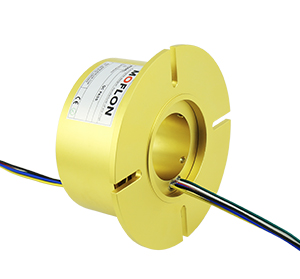

MT50119F系列 過孔式導電滑環
MT50119F系列 過孔式導電滑環
  • · 轉子帶法蘭, 通孔直徑為50mm(適用于<=50mm)的標準系列過孔式導電滑環。*注意:如需<50mm的內孔,可通過加內襯軸套解決。
  • · 標準化產品,有庫存
  • · 鍍金環+合金刷(鍍金)
  • · 支持信號,功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓

典型應用:

過孔式導電滑環是目前工業滑環里面性價比最高,最暢銷的一個系列產品,主要應用于360度連續旋轉且需要保證電源,信號不能中斷的場合:如各種雷達,安防設備,娛樂設備,各種機器人、機械手,各種浮空器,各種風力發電設備吹瓶機,燈檢機,各種轉臺,游樂游藝設備,虛擬3D,VR設備, 車載衛星天線,船載衛星電線,電纜卷筒,擦窗機設備,旋轉餐桌,旋轉舞臺,旋轉屏幕,旋轉餐廳,電動工程機械,最新的VR模擬仿真設備等。;

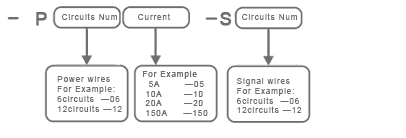

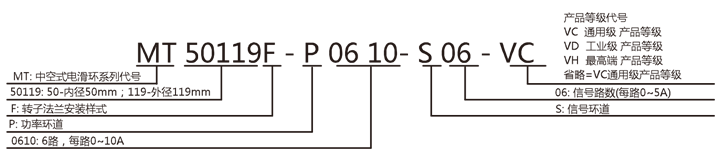

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC(通用級)250RPM2000萬轉貴金屬
VD(工業級)600RPM8000萬轉鍍金-鍍金
VH(高端級)1000RPM1.5億轉金合金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料參考產品等級選型表導線長度標準長度300mm(可據要求調整)
殼體材料鋁合金絕緣強度1000VAC@50Hz,60s
轉動扭矩0.1N.m;+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MT50119F系列過孔滑環選型表
型號10A信號或5A長度 L(mm)型號10A信號或5A長度 L(mm)
MT50119F-S020236 MT50119F-S36036169.2
MT50119F-P02102036 MT50119F-P0610-S30630169.2
MT50119F-S030339.8 MT50119F-P1210-S241224169.2
MT50119F-P03103039.8 MT50119F-P3610360169.2
MT50119F-S060651.2 MT50119F-S42042192
MT50119F-P0210-S042451.2 MT50119F-P0610-S36636192
MT50119F-P0410-S024251.2 MT50119F-P1210-S301230192
MT50119F-P06106051.2 MT50119F-S48048217.8
MT50119F-S1201274 MT50119F-P0610-S42642217.8
MT50119F-P0210-S1021074 MT50119F-P0910-S39939217.8
MT50119F-P0310-S093974 MT50119F-P1210-S361236217.8
MT50119F-P0610-S066674 MT50119F-P1810-S301830217.8
MT50119F-P0810-S048474 MT50119F-P2410-S242424217.8
MT50119F-P1010-S0210274 MT50119F-S60060263
MT50119F-P121012074 MT50119F-P0610-S54654263
MT50119F-S1801896.8 MT50119F-P0910-S51951263
MT50119F-P0210-S1621696.8 MT50119F-P1210-S481248263
MT50119F-P0410-S1441496.8 MT50119F-S72072312.6
MT50119F-P0610-S1261296.8 MT50119F-P0610-S66666312.6
MT50119F-P0810-S1081096.8 MT50119F-P1210-S601260312.6
MT50119F-P1010-S0810896.8 MT50119F-P2410-S482448312.6
MT50119F-P1210-S0612696.8 MT50119F-P3610-S363636312.6
MT50119F-P1410-S0414496.8 MT50119F-S84084358.2
MT50119F-P1610-S0216296.8 MT50119F-P1210-S721272358.2
MT50119F-S24024119.6 MT50119F-P2410-S602460358.2
MT50119F-P0410-S20420119.6 MT50119F-P3610-S483648358.2
MT50119F-P0610-S18618119.6 MT50119F-S96096403.8
MT50119F-P1210-S121212119.6 MT50119F-P1210-S841284403.8
MT50119F-P1810-S06186119.6 MT50119F-P2410-S722472403.8
MT50119F-P2410240119.6 MT50119F-P3610-S603660403.8
MT50119F-S30030142.4 MT50119F-P4210-S544254403.8
MT50119F-P0610-S24624142.4 MT50119F-S1080108453.4
MT50119F-P1210-S181218142.4 MT50119F-P1210-S961296453.4
MT50119F-P1810-S121812142.4 MT50119F-P2410-S842484453.4
MT50119F-P2410-S06246142.4 MT50119F-P3610-S723672453.4
MT50119F-P3010300142.4 MT50119F-P4810-S604860453.4

注:10A和 信號(5A)可以任意組合,詳細請咨詢客服?稍跇準產品上進行非標定制,請咨詢客服。

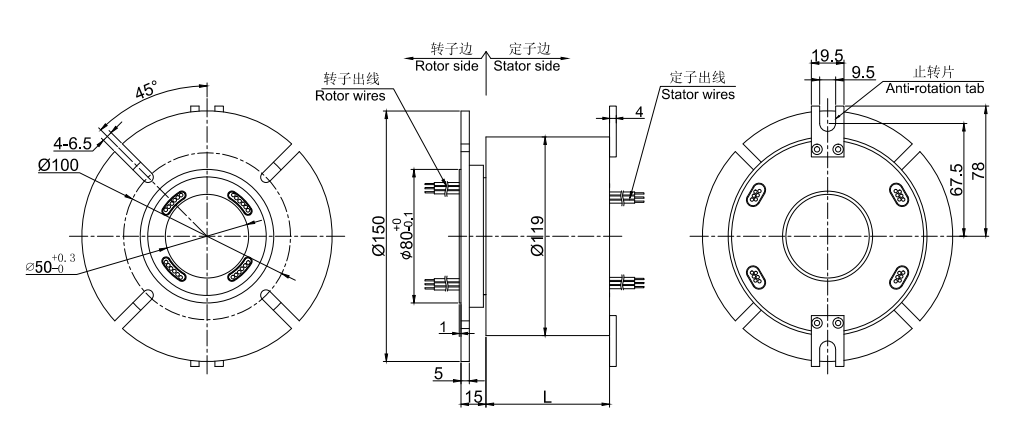

標準圖紙

同系列更多產品參考:
