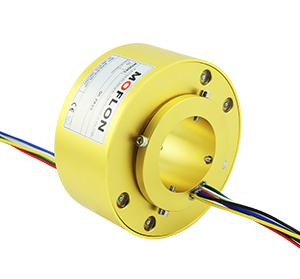

MT50119系列標準整體式精密導電滑環

· 外徑119mm, 通孔直徑為50mm（適用于<=50mm）的標準系列整體式精密導電滑環。*注意：如需<50mm的內孔，可通過加內襯軸套解決。
· 標準化產品，有庫存
· 很多情況下，我們稱之為旋轉電源連接器,電路旋轉連接器或者是電旋轉接頭
· 鍍金環+合金刷（鍍金）
· 支持信號，功率混合傳輸
· 可基于標準型號定制電路數和電流電壓

下載產品手冊 下載3D模型

典型應用：

過孔式導電滑環是目前工業滑環里面性價比最高，最暢銷的一個系列產品，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：如各種雷達，安防設備，娛樂設備，各種機器人、機械手，各種浮空器，各種風力發電設備吹瓶機，燈檢機，各種轉臺，游樂游藝設備，虛擬3D，VR設備，車載衛星天線，船載衛星電線，電纜卷筒，擦窗機設備，旋轉餐桌，旋轉舞臺，旋轉屏幕，旋轉餐廳，電動工程機械，最新的VR模擬仿真設備等。；

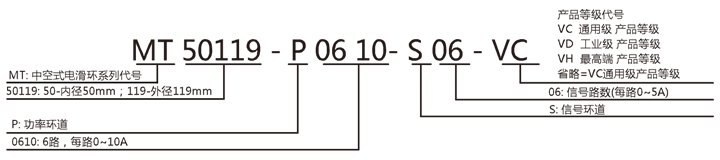

滑環型號訂購說明：

滑環等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	250RPM	2000萬轉	貴金屬
VD（工業級）	600RPM	8000萬轉	鍍金-鍍金
VH（高端級）	1000RPM	1.5億轉	金合金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	參考產品等級選型表	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	1000VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MT50119系列過孔滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
MT50119-S02	0	2	36	MT50119-S36	0	36	169.2
MT50119-P0210	2	0	36	MT50119-P0610-S30	6	30	169.2
MT50119-S03	0	3	39.8	MT50119-P1210-S24	12	24	169.2
MT50119-P0310	3	0	39.8	MT50119-P3610	36	0	169.2
MT50119-S06	0	6	51.2	MT50119-S42	0	42	192
MT50119-P0210-S04	2	4	51.2	MT50119-P0610-S36	6	36	192
MT50119-P0410-S02	4	2	51.2	MT50119-P1210-S30	12	30	192
MT50119-P0610	6	0	51.2	MT50119-S48	0	48	217.8
MT50119-S12	0	12	74	MT50119-P0610-S42	6	42	217.8
MT50119-P0210-S10	2	10	74	MT50119-P0910-S39	9	39	217.8
MT50119-P0310-S09	3	9	74	MT50119-P1210-S36	12	36	217.8
MT50119-P0610-S06	6	6	74	MT50119-P1810-S30	18	30	217.8
MT50119-P0810-S04	8	4	74	MT50119-P2410-S24	24	24	217.8
MT50119-P1010-S02	10	2	74	MT50119-S60	0	60	263
MT50119-P1210	12	0	74	MT50119-P0610-S54	6	54	263
MT50119-S18	0	18	96.8	MT50119-P0910-S51	9	51	263
MT50119-P0210-S16	2	16	96.8	MT50119-P1210-S48	12	48	263
MT50119-P0410-S14	4	14	96.8	MT50119-S72	0	72	312.6
MT50119-P0610-S12	6	12	96.8	MT50119-P0610-S66	6	66	312.6
MT50119-P0810-S10	8	10	96.8	MT50119-P1210-S60	12	60	312.6
MT50119-P1010-S08	10	8	96.8	MT50119-P2410-S48	24	48	312.6
MT50119-P1210-S06	12	6	96.8	MT50119-P3610-S36	36	36	312.6
MT50119-P1410-S04	14	4	96.8	MT50119-S84	0	84	358.2
MT50119-P1610-S02	16	2	96.8	MT50119-P1210-S72	12	72	358.2
MT50119-S24	0	24	119.6	MT50119-P2410-S60	24	60	358.2
MT50119-P0410-S20	4	20	119.6	MT50119-P3610-S48	36	48	358.2
MT50119-P0610-S18	6	18	119.6	MT50119-S96	0	96	403.8
MT50119-P1210-S12	12	12	119.6	MT50119-P1210-S84	12	84	403.8
MT50119-P1810-S06	18	6	119.6	MT50119-P2410-S72	24	72	403.8
MT50119-P2410	24	0	119.6	MT50119-P3610-S60	36	60	403.8
MT50119-S30	0	30	142.4	MT50119-P4210-S54	42	54	403.8
MT50119-P0610-S24	6	24	142.4	MT50119-S108	0	108	453.4
MT50119-P1210-S18	12	18	142.4	MT50119-P1210-S96	12	96	453.4
MT50119-P1810-S12	18	12	142.4	MT50119-P2410-S84	24	84	453.4
MT50119-P2410-S06	24	6	142.4	MT50119-P3610-S72	36	72	453.4
MT50119-P3010	30	0	142.4	MT50119-P4810-S60	48	60	453.4

注：以上的各種規格的導電滑環,電路旋轉連接器,電旋轉接頭，10A和信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制滑環，請咨詢客服。

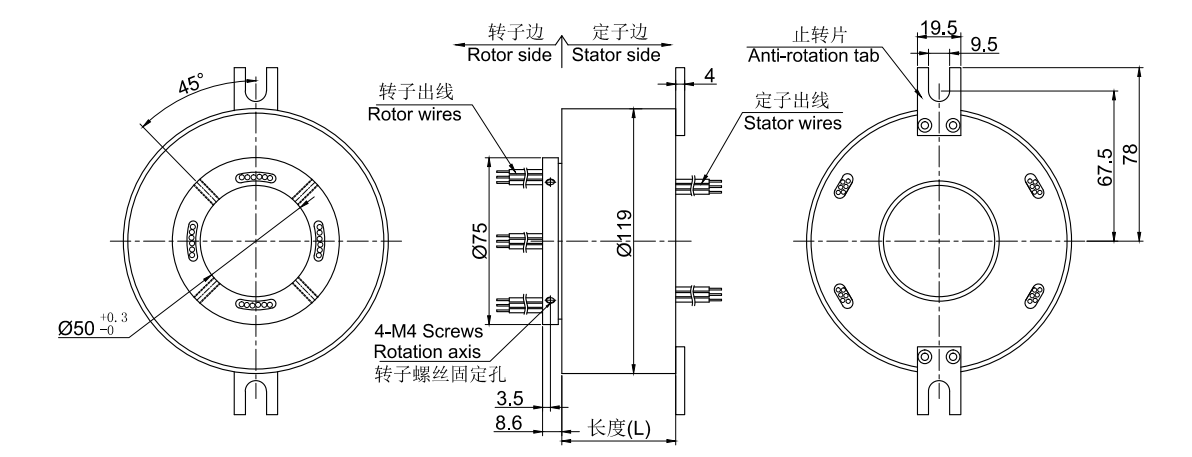

標準圖紙
