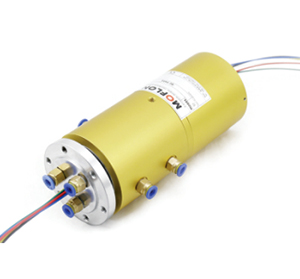

MAPH300S系列 (3進3出氣/液+電一體滑環)

下載產品手冊 下載3D模型

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

技術規格參數
旋轉接頭部分技術指標			機械技術指標
參數	數值		參數	數值
通道數	3進3出		工作壽命	參考產品選型等級
最大壓力	10MPa (可定制高壓)，真空 0.01torr		額定轉速	參考產品選型等級
扭矩	與接口尺寸相關，詳細咨詢技術		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	貴金屬
	功率	信號	殼體材料	鋁合金
額定電壓	0~240VAC/VDC	0~240VAC/VDC	防護等級	IP51
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG28#鍍錫鐵氟龍	AWG28#鍍錫鐵氟龍
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

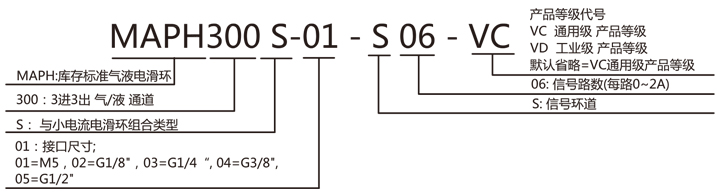

MAPH300S-XX 氣液電一體滑環選型表 1）XX=01,接頭大小=M5，氣管規格3~6mm 2）XX=02,接頭大小=G1/8，氣管規格3~10mm 3）XX=03,接頭大小=G1/4，氣管規格3~12mm 4）XX=04,接頭大小=G3/8，氣管規格3~16mm 5）XX=05,接頭大小=G1/2，氣管規格3~20mm
型號	氣(液)通道	10A	信號或5A	電部分長度(L)見圖紙
MAPH300S-XX-S06	3進3出	0	6	19
MAPH300S-XX-S12	3進3出	0	12	26
MAPH300S-XX-S18	3進3出	0	18	33
MAPH300S-XX-S24	3進3出	0	24	43.6
MAPH300S-XX-S36	3進3出	0	36	57.3
MAPH300S-XX-S56	3進3出	0	56	85.7

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服。3進3出旋轉接頭，3路氣液旋轉接頭可在標準產品上進行非標定制，請咨詢客服。

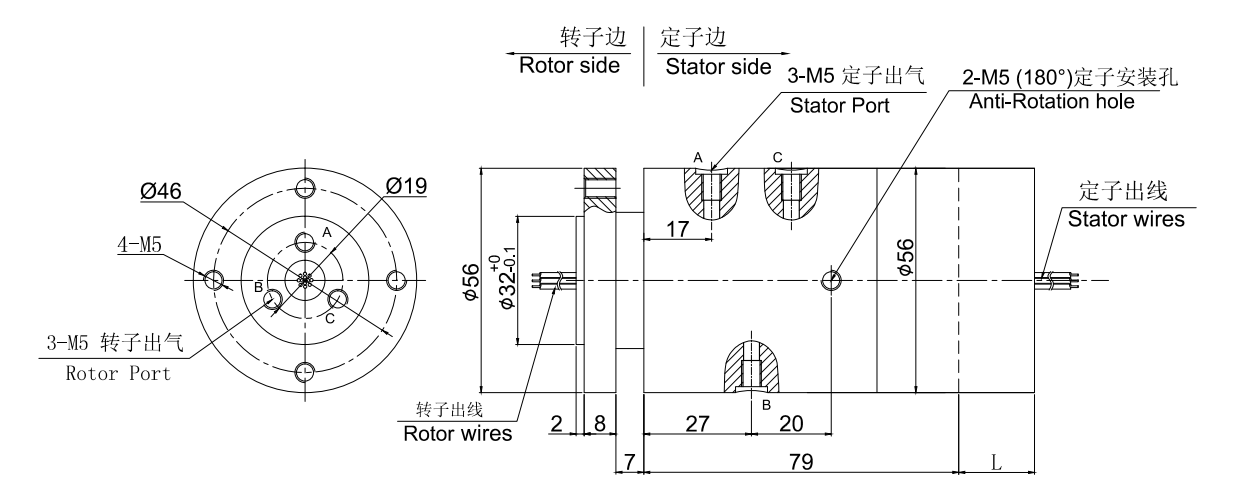

MAPH300S-01 尺寸圖

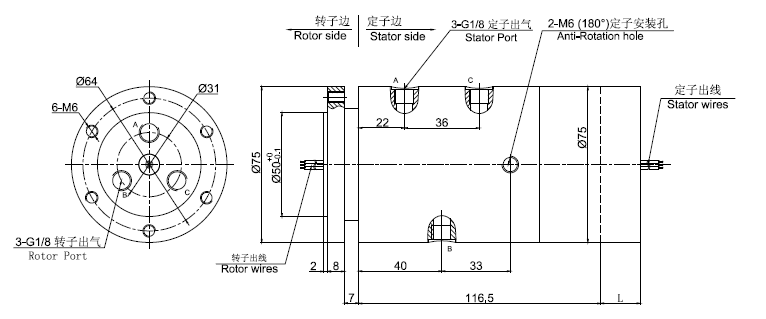

MAPH300S-02 尺寸圖

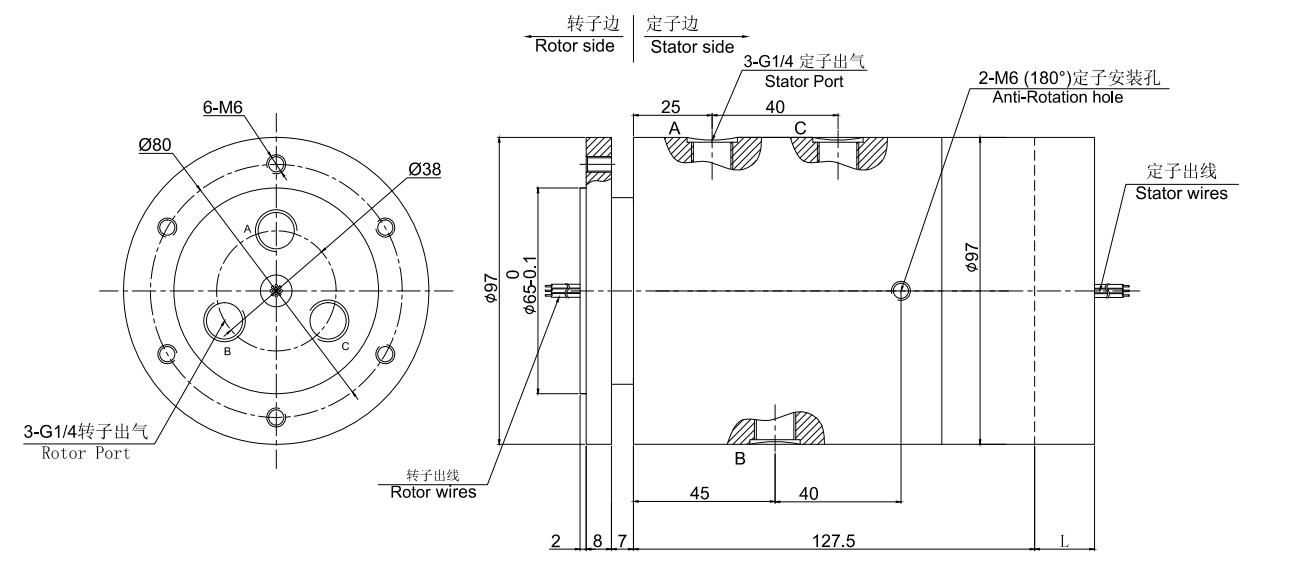

MAPH300S-03 尺寸圖

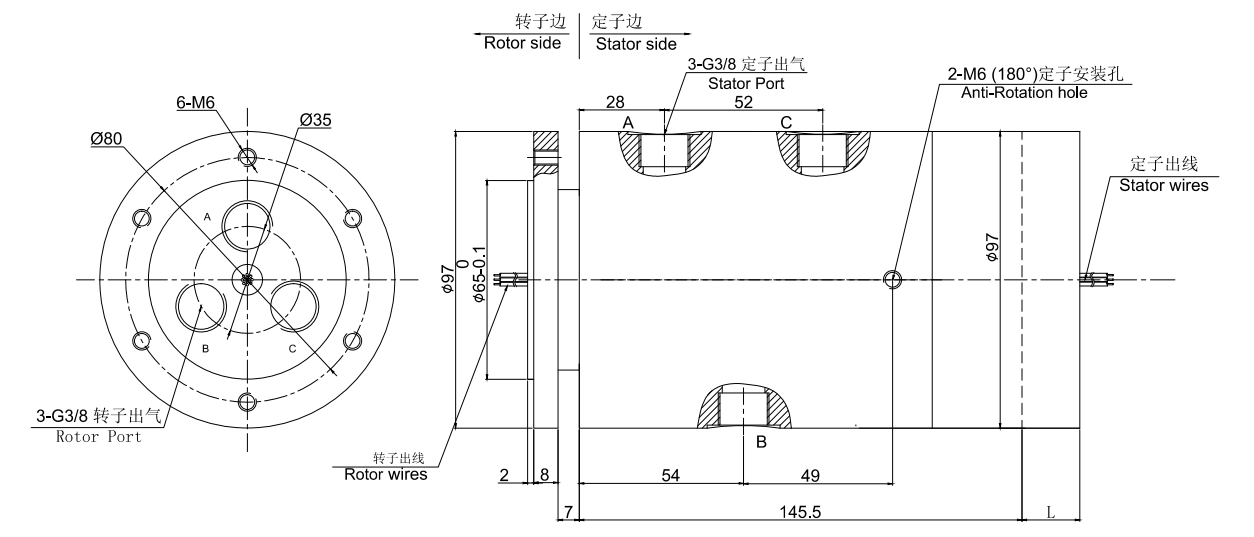

MAPH300S-04 尺寸圖

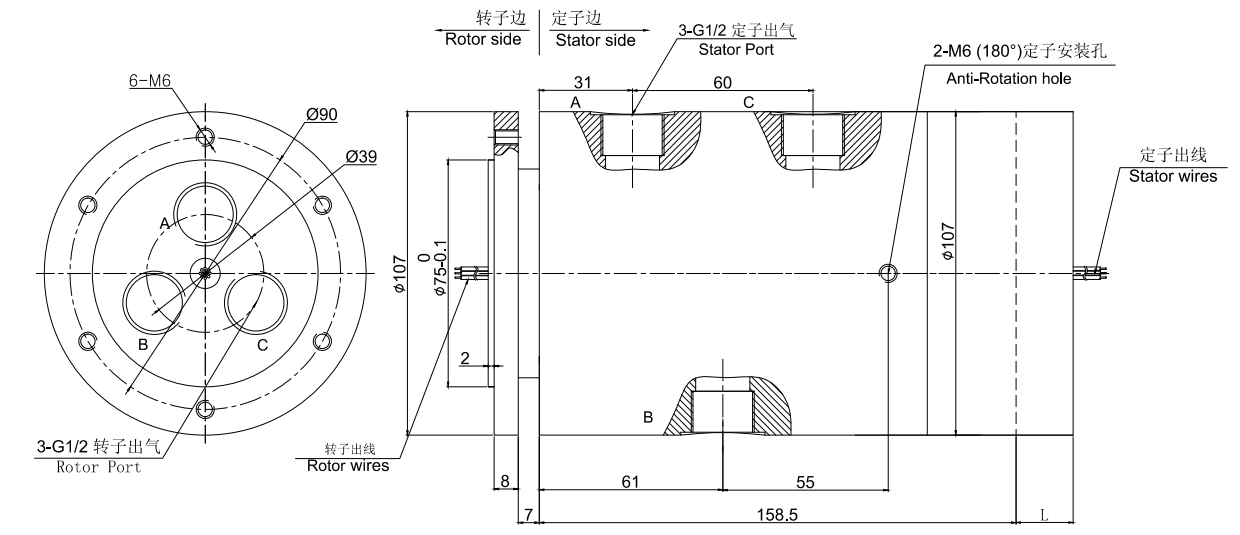

MAPH300S-05 尺寸圖

同系列更多產品參考：
