標準產品分類

旋轉液壓滑環

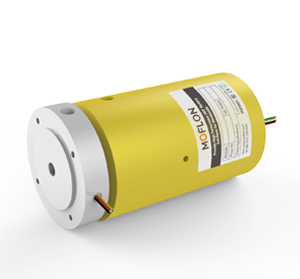

MAPH300F系列 (3進3出旋轉接頭，3路氣液旋轉接頭，氣液電組合滑環)
  • · MAPH300F 氣/液+電 旋轉接頭，可通M5、G1/8、G1/4、G3/8、G1/2大小管徑
  • · 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等
  • · 標準為法蘭安裝形式，3進3出旋轉接頭，3路氣液旋轉接頭，氣液電組合滑環可定制空心軸安裝
  • · 能通過的介質有: 壓縮空氣、氫氣、氮?dú)狻⒒瘜W(xué)混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等

典型應用：

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

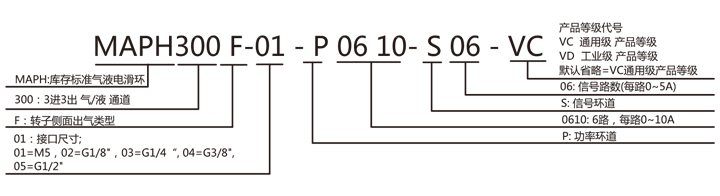

型號訂購說明：

產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC（通用級）100RPM1000萬轉國內知名品牌密封件
VD（工業級）300RPM3000萬轉進口密封件

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數3進3出工作壽命參考產品選型等級
最大壓力10MPa (可定制高壓)，真空 0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關，詳細咨詢技術工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG17#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



MAPH300F-XX 氣液電一體滑環選型表
1）XX=01,接頭大小=M5， 氣管規格3~6mm 2）XX=02,接頭大小=G1/8，氣管規格3~10mm
3）XX=03,接頭大小=G1/4，氣管規格3~12mm 4）XX=04,接頭大小=G3/8，氣管規格3~16mm
5）XX=05,接頭大小=G1/2，氣管規格3~20mm
型號氣(液)通道10A信號/5A長度 L(mm)型號氣(液)通道10A信號/5A長度 L(mm)
MAPH300F-XX-S063進3出0638MAPH300F-XX-P0810-S103進3出81071.6
MAPH300F-XX-P0210-S043進3出2438MAPH300F-XX-P1010-S083進3出10871.6
MAPH300F-XX-P0410-S023進3出4238MAPH300F-XX-P1210-S063進3出12671.6
MAPH300F-XX-P06103進3出6038MAPH300F-XX-P1410-S043進3出14471.6
MAPH300F-XX-S123進3出12054.8MAPH300F-XX-P1610-S023進3出16271.6
MAPH300F-XX-P0210-S103進3出21054.8MAPH300F-XX-S243進3出02488.4
MAPH300F-XX-P0310-S093進3出3954.8MAPH300F-XX-P0410-S203進3出42088.4
MAPH300F-XX-P0610-S063進3出6654.8MAPH300F-XX-P0610-S183進3出61888.4
MAPH300F-XX-P0810-S043進3出8454.8MAPH300F-XX-P1210-S123進3出121288.4
MAPH300F-XX-P1010-S023進3出10254.8MAPH300F-XX-S303進3出030105.2
MAPH300F-XX-P12103進3出12054.8MAPH300F-XX-P0610-S243進3出624105.2
MAPH300F-XX-S183進3出01871.6MAPH300F-XX-S363進3出036125
MAPH300F-XX-P0210-S163進3出21671.6MAPH300F-XX-S423進3出042141.8
MAPH300F-XX-P0410-S143進3出41471.6MAPH300F-XX-S483進3出048158.6
MAPH300F-XX-P0610-S123進3出61271.6

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服。3進3出旋轉接頭，3路氣液滑環，氣液電組合滑環可在標準產品上進行非標定制，請咨詢客服。

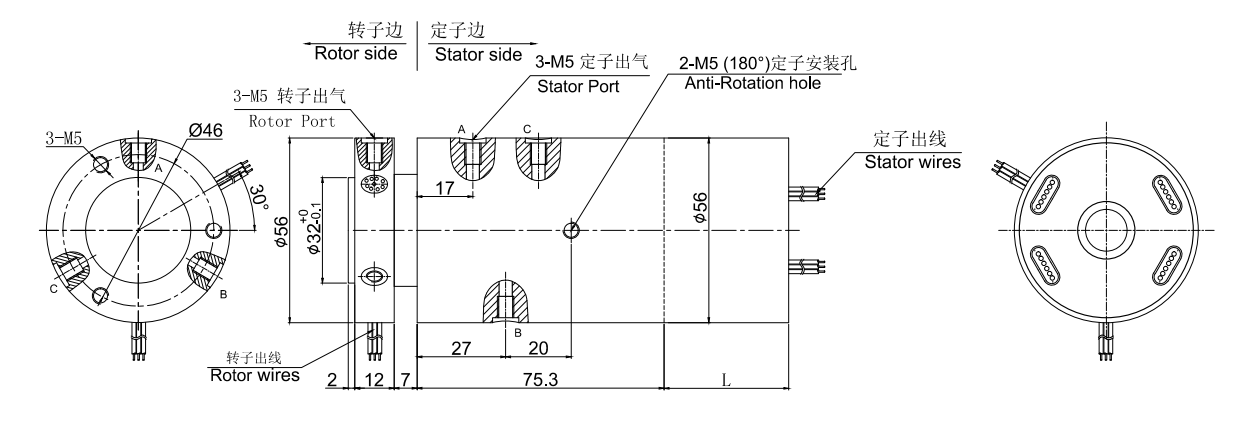

MAPH300F-01 尺寸圖

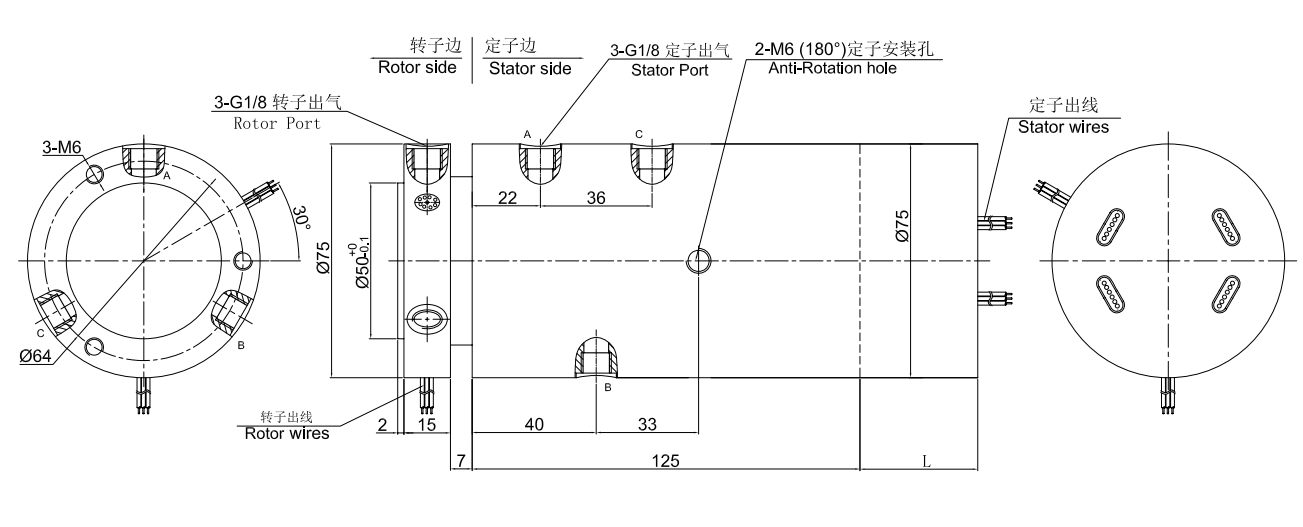

MAPH300F-02 尺寸圖

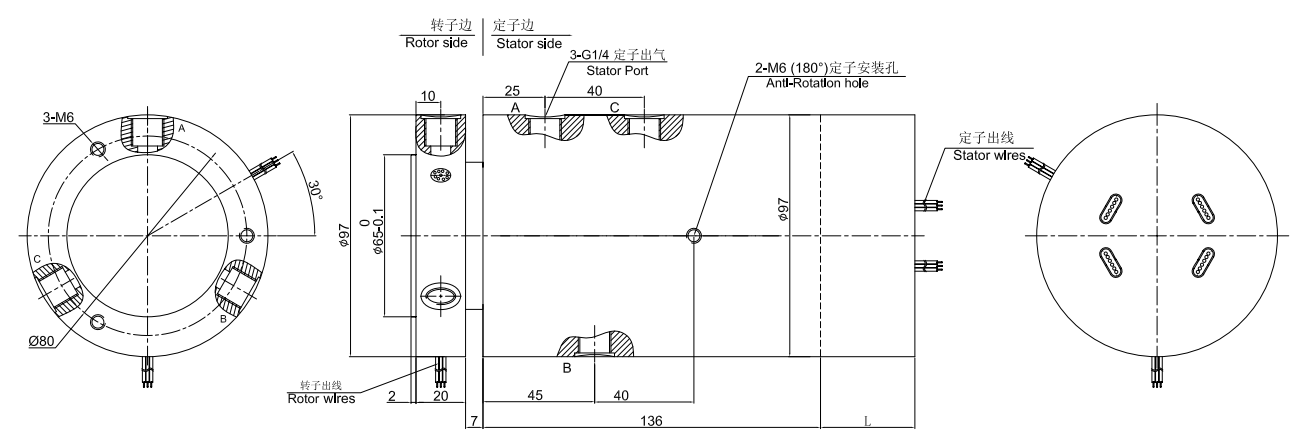

MAPH300F-03 尺寸圖

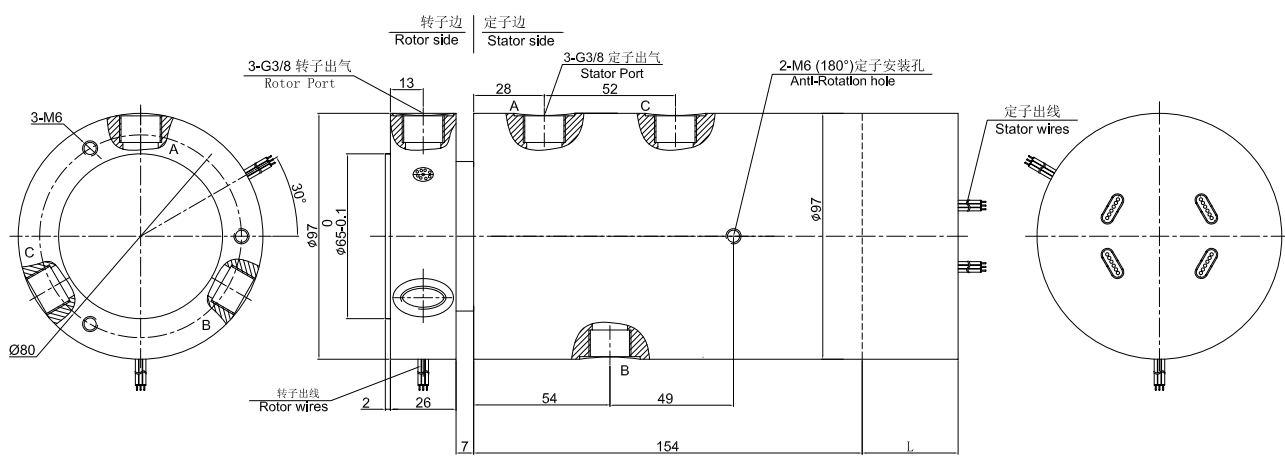

MAPH300F-04 尺寸圖

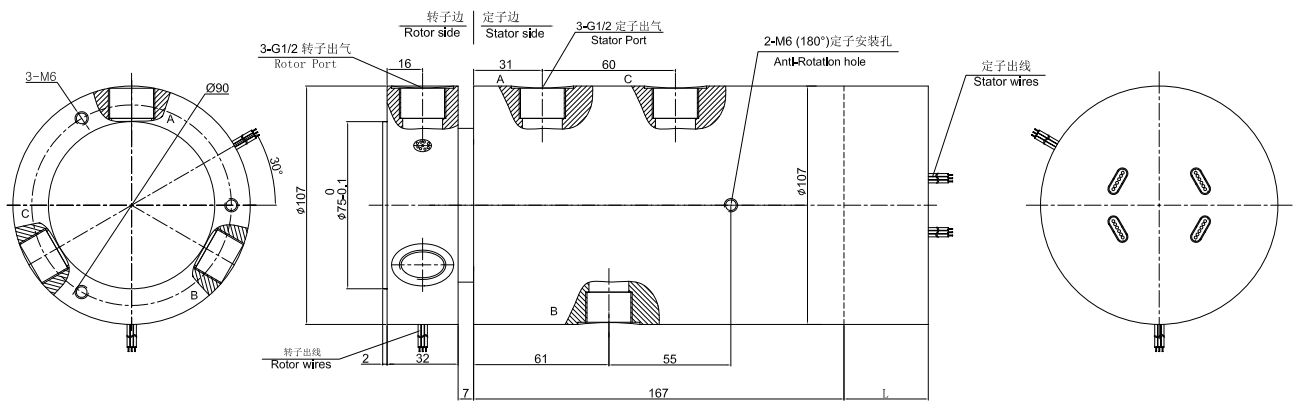

MAPH300F-05 尺寸圖


同系列更多產品參考：
獲取產品3D圖紙
X

經過多年的經驗積累，默孚龍擁有20萬多個產品3D圖檔數據庫，
由于互聯網的開放性和同行競爭，需要產品3D圖檔的客戶請留下電子郵箱或者QQ。

審核完聯系方式后，我們的系統將在5分鐘內把3D自動發動到您的電子郵箱！
