旋轉供電的元件——導電滑環

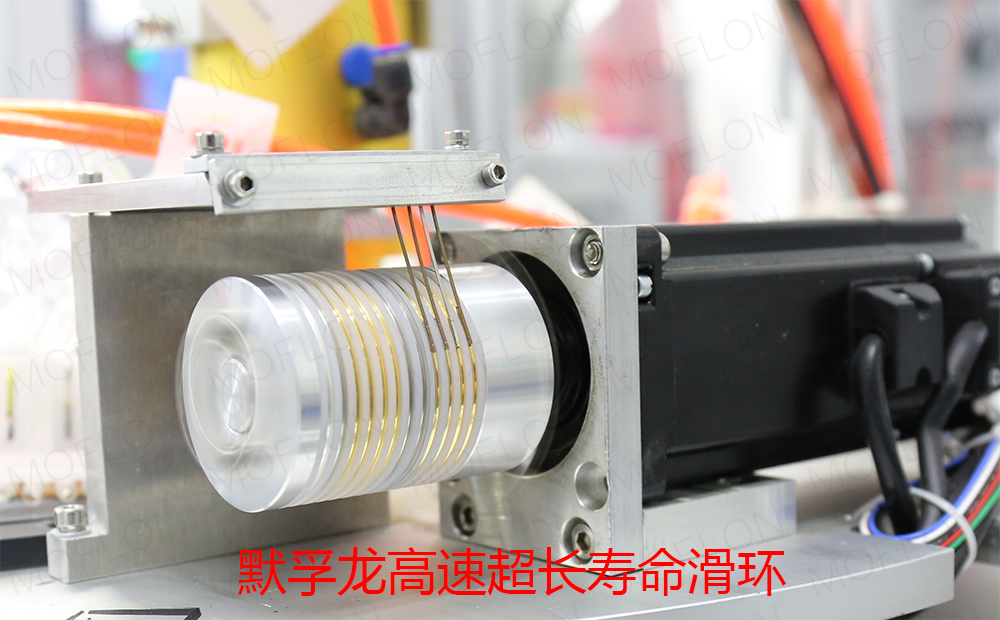

　　旋轉設備可以由導電滑環供電，也稱為集電環和旋轉接頭，主要由導電環和電刷組成，可以在旋轉的同時傳遞功率或信號。在整個電氣設計過程中，需要將導線連接到一些旋轉部件上，完成360度的無限制旋轉。但在整個過程中，難免會有電線纏繞。為了保證電流和信號的傳輸，將使用導電滑環。

　　事實上，滑環電源在我們的日常應用中已經非常普遍，比如自動旋轉過程中使用的一些智能設備、攝像頭監控、航空飛機等。更多的是用在工業自動化生產機器上，設備需要自動化，不可避免的要用到滑環；還有風力發電設備。近年來，我國電力建設規模逐漸擴大，風力發電需要特殊的滑環來解決輸電問題；還有旋轉木馬、摩天輪等常見設備。

　　對于導電滑環，通過標準化的滑板產品規格、使用壽命、保護等，整體形狀更小，結構更緊湊。特別是在運行過程中，可以穩定旋轉導電，降低噪音，減少摩擦，導電滑環已經成為更多企業選擇旋轉電源的重要部件。

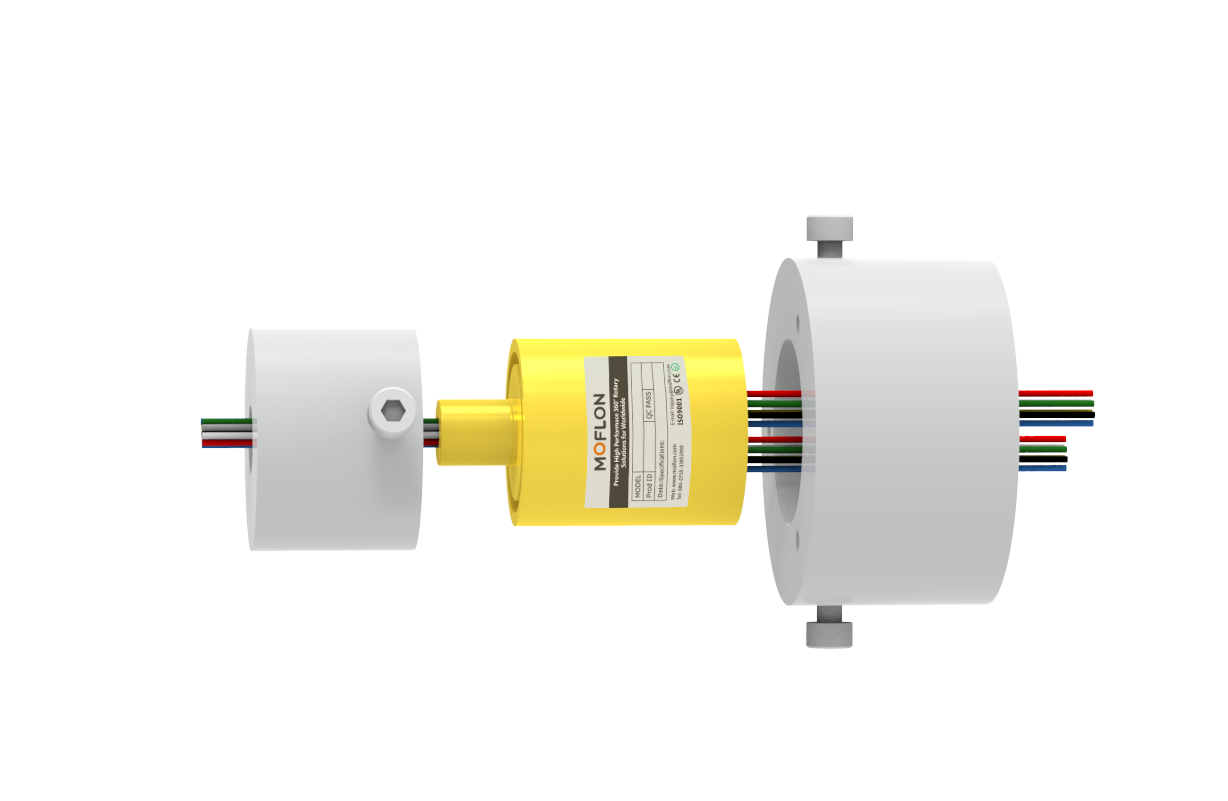

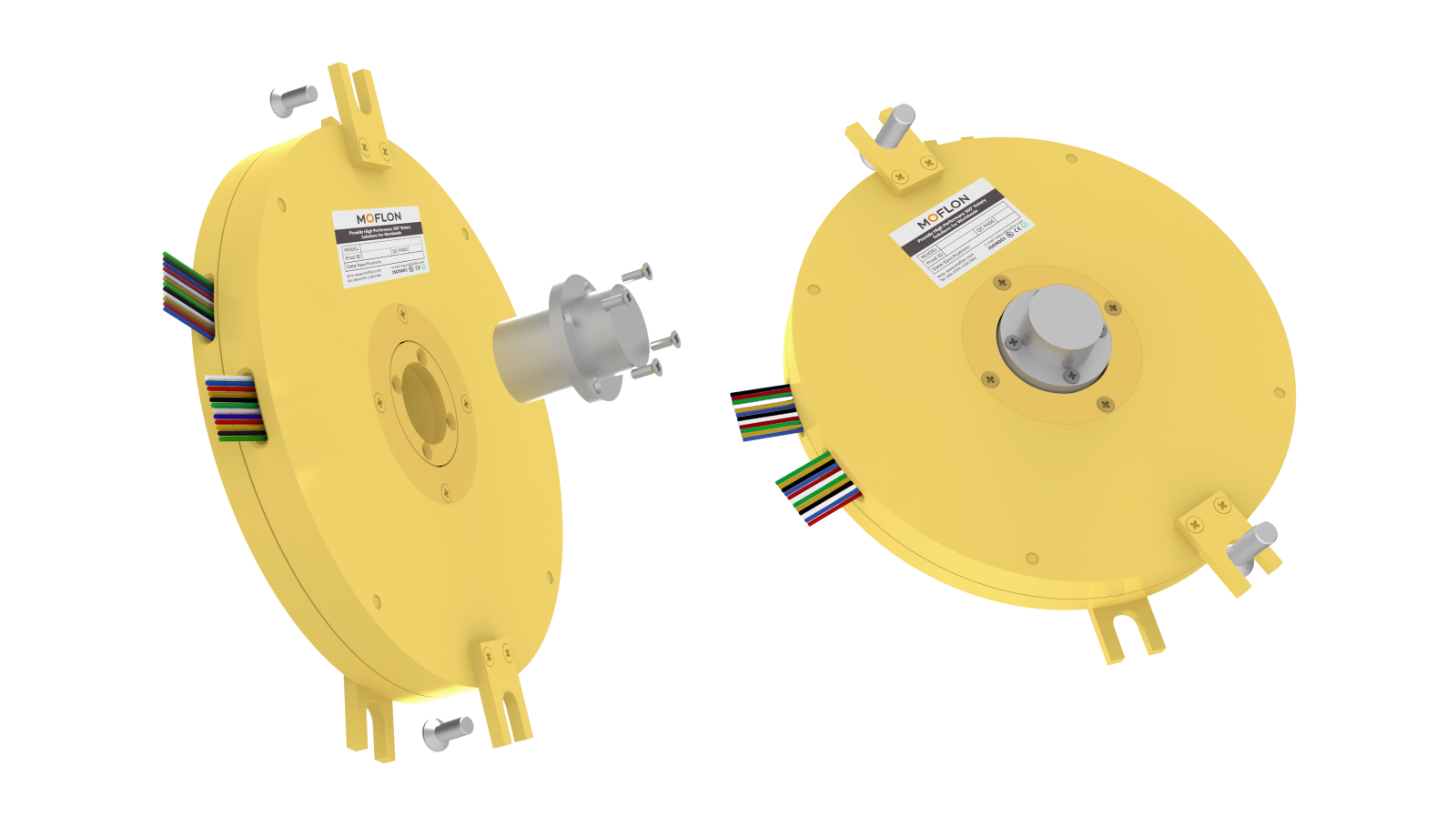

　　從結構上看，導電滑環主要有法蘭型、空心軸型、圓盤型、圓柱型和分體式，其中法蘭型滑環可制成分體式或圓柱型，空心軸型滑環(也稱為通孔滑環)可根據客戶要求的安裝空間制成圓盤型和圓柱型或分體式。然而，大多數用戶使用圓柱形空心軸滑環。除非旋轉門、電纜線軸等特殊工作環境對滑環高度有嚴格要求，否則將采用盤式導電滑環。盤式滑環也可以稱為徑向滑環，它們的環是徑向分散的，所以外徑一般與通道數和電流成正比，但高度很短。

　　從傳輸介質的角度，我們可以簡單地把滑環分為電滑環、信號滑環、氣體滑環、液體滑環以及氣、液、電的組合滑環。電滑環按電流可分為弱電滑環和大電流滑環；氣液電結合滑環可以是氣電結合，也可以是氣液結合，也可以是液電結合，也可以是三者結合，根據客戶的需求而變化；根據信號不同，信號滑環可分為普通開關控制信號、工業以太網信號、USB2.0或3.0信號、伺服編碼器信號、熱電偶信號、熱電阻信號、光纖信號等；此外，根據傳輸介質，還有一個水銀滑環，以液態水銀為導電介質，集固定端和旋轉端于一體，無摩擦接觸傳輸電流。但是水銀滑環有一個很大的缺點，就是水銀不環保，容易揮發，使用壽命很短。根據應用范圍，導電滑環主要包括工業滑環、醫療滑環、風電滑環、軍用滑環等。工業滑環一般用于各行各業工廠的所有機械設備，包括電纜盤、包裝機械、機械臂、礦山機械、工業自動化設備等。醫療滑環主要用于醫療行業的手術燈、無影手、CT機等機械設備；風電滑環主要用于風力發電，因?yàn)樗鼈鬏數碾娏鞣浅４�，體積也相應較大；軍用滑環一般用于航空航天、軍用雷達、衛星、保密武器等精密設備。
