產品中心標準產品分類標準導電滑環系列 MW-功率大電流滑環 MW1000系列

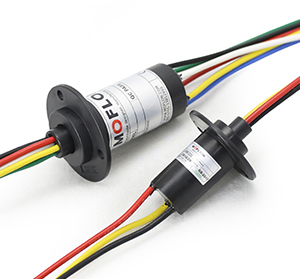

MW1000系列緊湊型大電流滑環

· 緊湊型大電流滑環，滑電環, 每路電路10A，20A，30A, 40A; 支持1~36路。外徑22mm~29.8mm。

下載產品手冊下載3D模型

典型應用：

小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備，另外還有其他工業控制領域也大量用到，如減震器大電流滑環，污水處理設備滑環，高強度石油測井儀器導電滑環，機器人焊接設備滑環，大電流導電滑環，清倉機用粉塵防爆滑環，高溫電滑環，加熱轉軸滑環 yo烘干機，炒料機，加熱攪拌機械滑環等等；

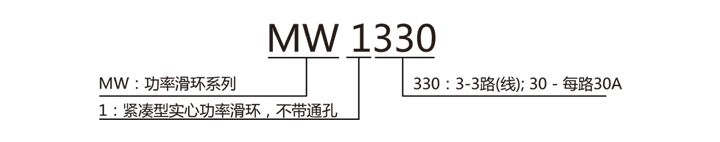

型號訂購說明：

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1000萬轉		功率
額定轉速	150RPM	額定電壓	0~380VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	10A=AWG#17;20A=AWG#14;30A=AWG#12;
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	PBT	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N·m；+0.03N·m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51,IP68,IP68

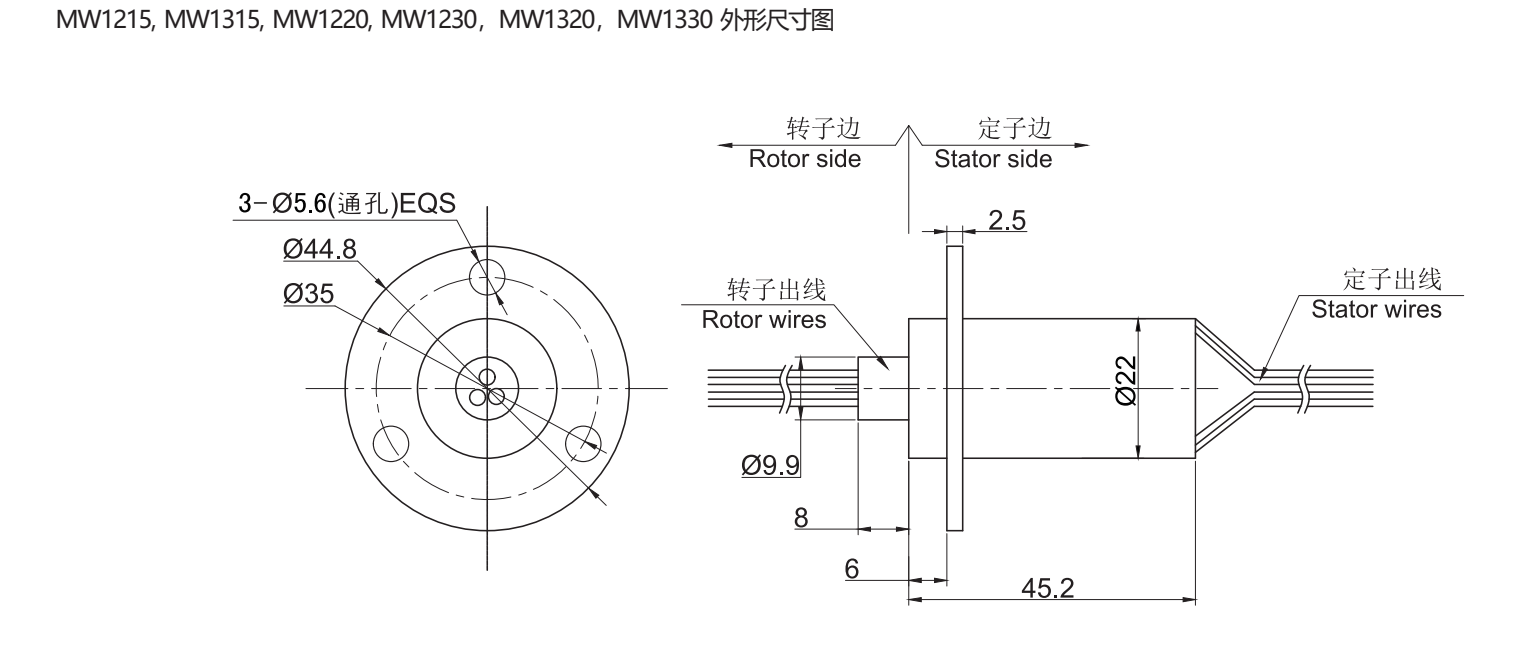

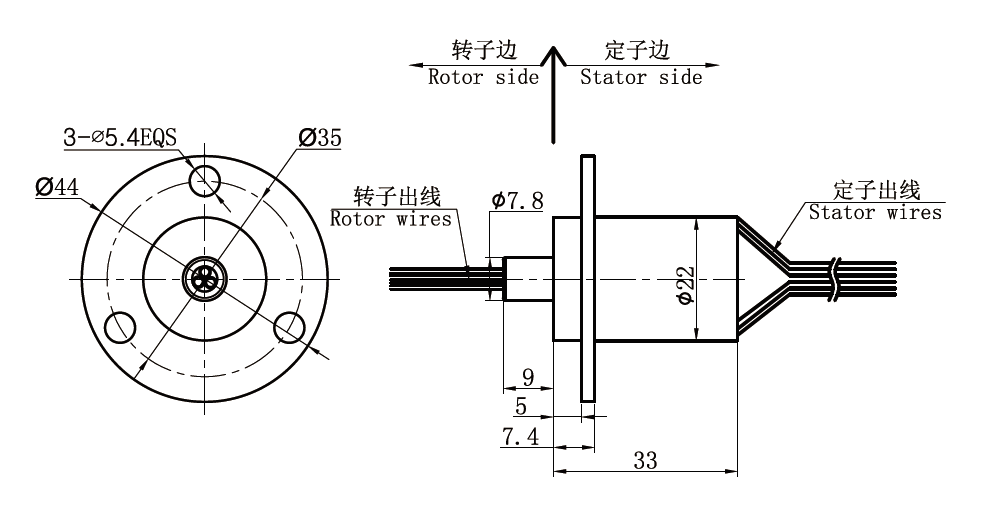

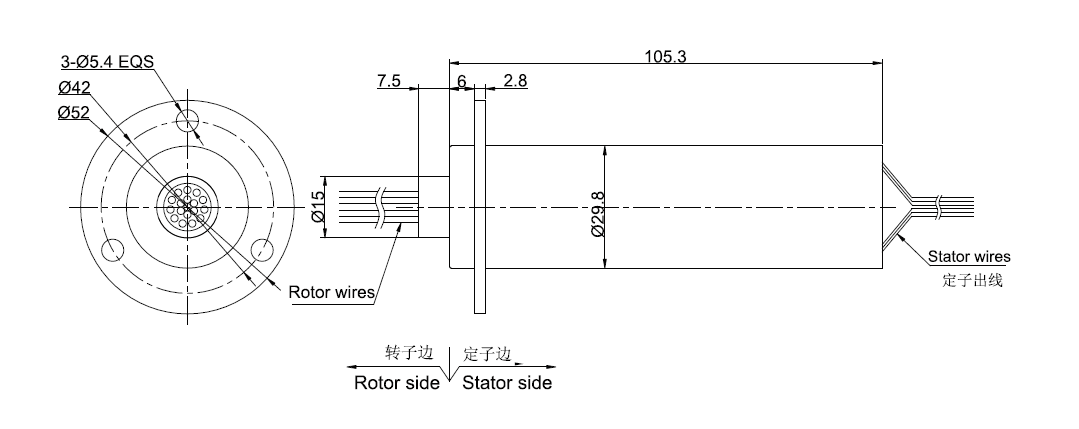

MW1000系列大電流滑環選型表
型號	環數	每環額定電流（A)	外徑	長度	型號	環數	每環額定電流（A)	外徑	長度

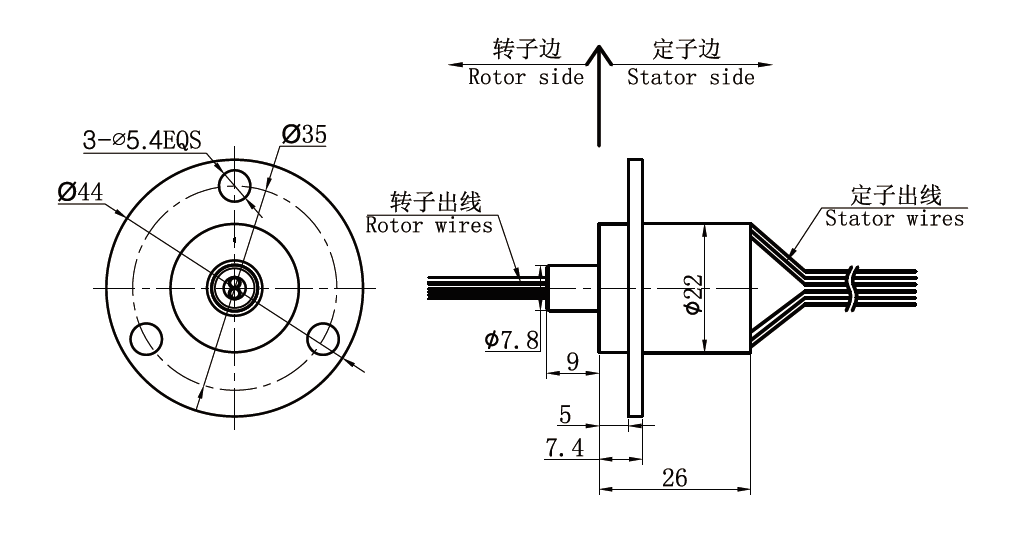

MW1210	2	10A	22	26	MW1230	2	30A	22	45
MW1310	3	10A	22	33	MW1330	3	30A	22	45

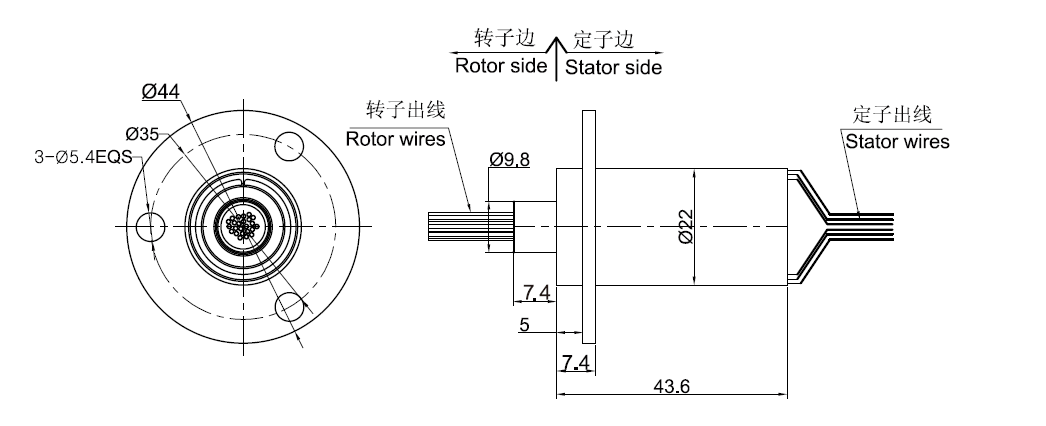

MW1410	4	10A	22	43.6	MW1430	4	30A	29.8	66

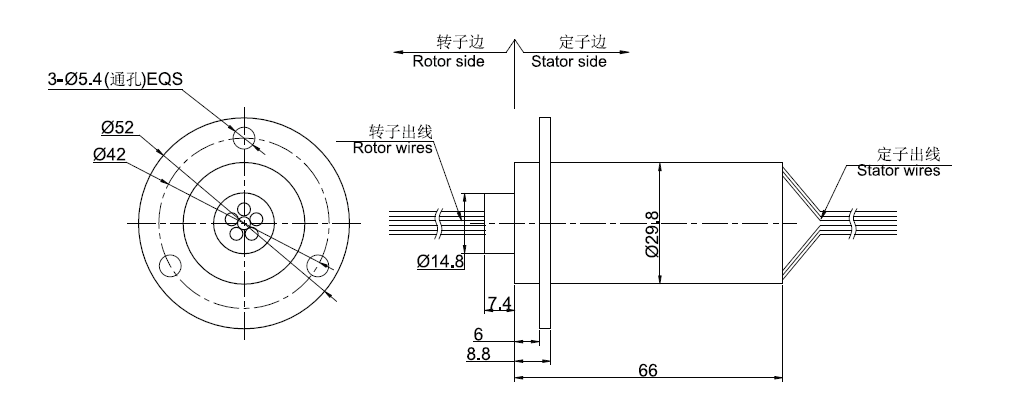

MW1610	6	10A	29.8	66	MW1630	6	30A	29.8	66
MW1215	2	15A	22	45	MW1240	2	40A	29.8	66
MW1315	3	15A	22	45	MW1340	3	40A	29.8	66

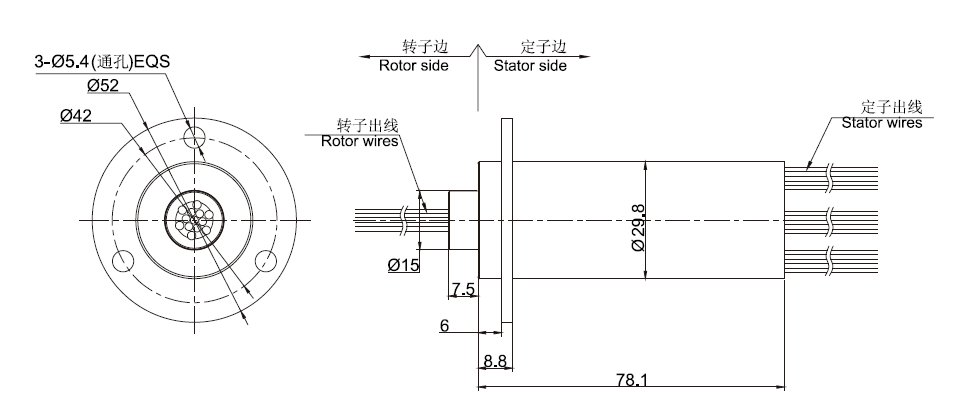

MW1415	4	15A	29.8	66	MW1810	8	10A	29.8	78.1
MW1615	6	15A	29.8	66	MW1101	10	10A	29.8	78.1
MW1220	2	20A	2	45	MW1121	12	10A	29.8	78.1
MW1320	3	20A	22	45	MW1181	18	10A	29.8	105.3
MW1420	4	20A	29.8	66	MW1930	9	30A	29.8	105.3
MW1620	6	20A	29.8	66	MW13605	36	5A	29.8	105.3

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
可以根據客戶要求定制，請聯系客服選型。

MW1000系列選型表（升級防護等級）
型號	環數	每環額定電流（A)	防護等級

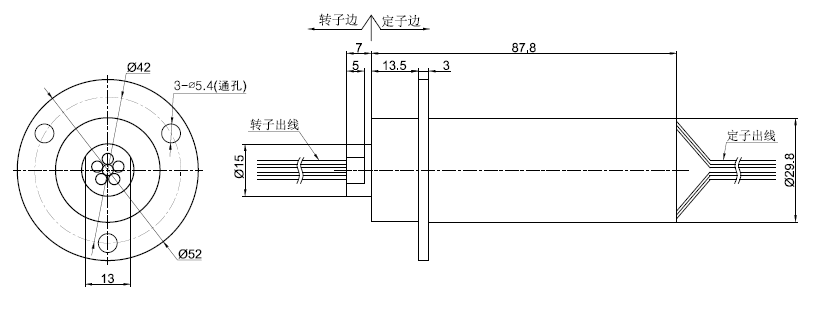

MW1211-IP65	12	10	IP65

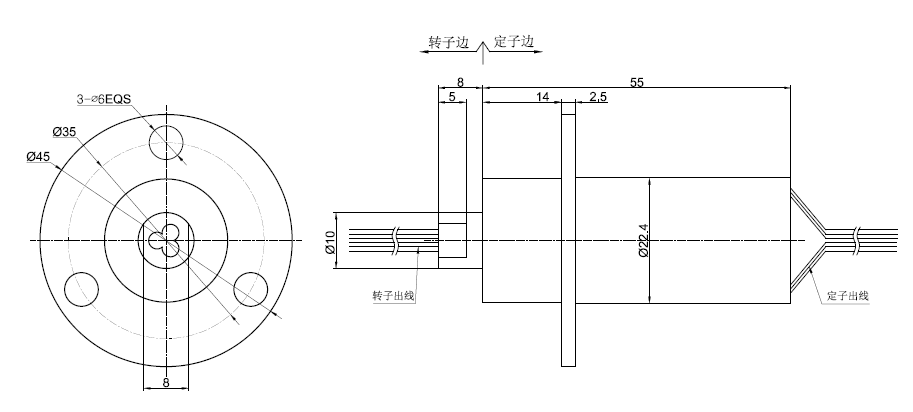

MW1330-IP65	3	30	IP65

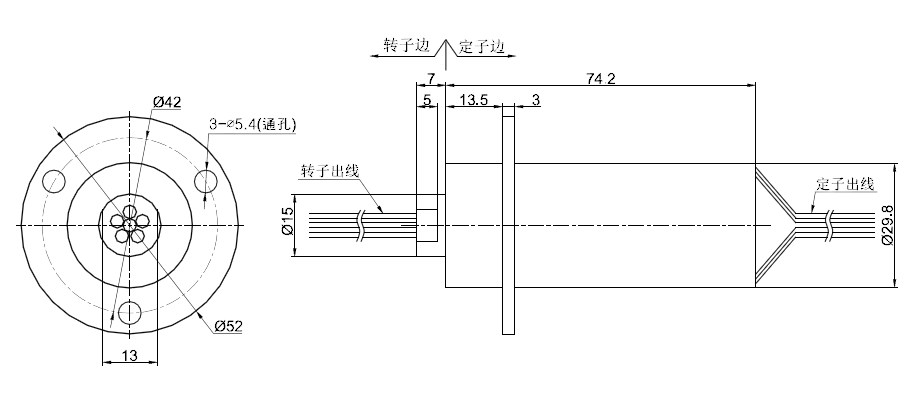

MW1630-IP65	6	30	IP65
