光纖滑環的功能和作用

　　隨著光纖使用的范圍越來越廣，滑環已經成為制約光纖發展的技術瓶頸，尤其是在醫療、雷達、無人機等高科技行業，對高性能滑環的需求越來越普遍。光纖滑環能夠滿足此領域?qū)�傳輸速率和使用壽命的要求，因此光纖滑環已經在多個行業中替代了普通的導電滑環。

       光纖滑環的功能

　　早期的光纖滑環是有源的，是在導電滑環的基礎上改造的，兩端安裝光電轉換設備。光信號在進入滑環之前被轉換成電信號，通過導電滑環傳輸，然后由另一個設備再次轉換成光信號。此種方式并沒有從根本上解決傳輸速率和使用壽命短的問題。另一種方式是通過光和機械傳輸?shù)姆绞剑�結合實現光信號的直接連續傳輸，即無源光纖滑環，其優勢更加明顯，并且最終成為光纖滑環的主流技術。

　　光纖滑環根據所使用的光纖可分為單模光纖滑環、多模光纖滑環和特種光纖滑環。單模光纖滑環使用芯徑為9/125μm的光纖。與多模光纖相比，單模光纖滑環具有更好的傳輸性能。目前主流單纖傳輸速率為10Gb/min，正在升級為40G光網絡。由于單模光纖的纖芯直徑比多模光纖小得多，生產單模光纖滑環難度更大，對零件精度要求更高。但是，由于單模光纖傳輸性能更好，單模光纖滑環的消耗遠大于多模光纖。

　　多模光纖中使用的光纖有50/125μm和62.5/125μm兩種，由于芯徑大，光學器件的耦合難度相對較低，可以使用價格較低的LED光源。而且多模光纖容易耦合成更大的光功率。在短距離傳輸中，多模光纖系統具有更多的成本優勢。使用OM3多模光纖，最高速率為10Gb/min的信號可以在300米的距離內傳輸。

　　特殊光纖滑環是由各種非常規光纖制成的光纖滑環，包括塑料光纖、小直徑光纖和大芯光纖，用于工業控制、傳感和大功率激光系統。

　　一般單模光纖滑環使用的波長主要是1310nm和1550nm，多模光纖滑環使用的波長主要是850nm和1300nm。此外，還需要一些特殊的波長，如1064、780、650和可見光。

　　光纖滑環的優點包括：

　　1.支持單模、多模光纖

　　2.從單通道到36通道，可以組合電滑環

　　3.傳輸高頻信號和高速數字信號

　　4.高頻滑環的最高傳輸速率為40GHz

　　5.滿足高速串行數字信號或模擬信號傳輸

      6.無接觸、無摩擦、使用壽命長

　　7.電流和信號混合可以同時傳輸

　　8.它用于需要傳輸大量數據的情況

　　9.可支持15000米水下作業

      10.抗電磁干擾

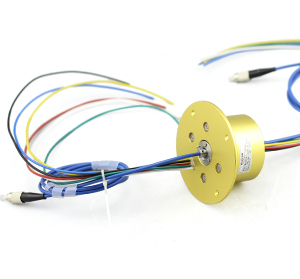

　　可選光纖滑環：

　　1.單通道還是多通道

       2.光纖接頭可選 FC, SC, ST, SMA, or LC (PC and APC)

　　3.深水型

　　4.高速型

　　4.光電組合型
