MZA056系列 轉子法蘭導電滑環
MZA056系列 轉子法蘭導電滑環

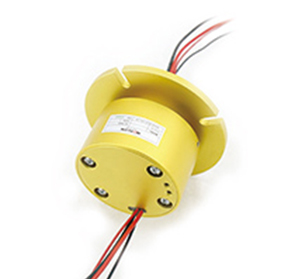

  • · MZA056系列轉子法蘭導電滑環是外徑56mm的轉子部分帶連接法蘭的一系列滑環的總稱。
  • · 轉子法蘭滑環，可用于旋轉工作臺,電纜卷盤,包裝設備 。
  • · 實心滑環，中心無通孔， 適用于法蘭端面安裝。
  • · 可以實現更多的路數和更大的電流。
  • · 內部走線和特殊屏蔽模塊設計方便，更穩定可靠。
  • · 通常此類產品用于定制各類敏感信號或者編碼器信號。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

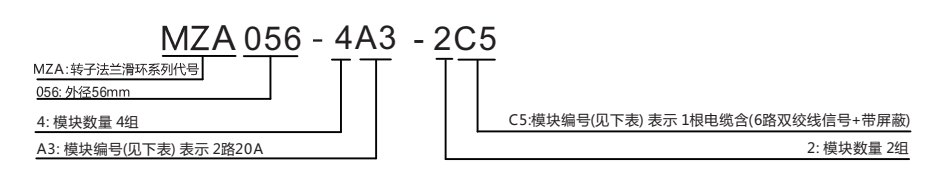

型號訂購說明：


*比如MZA056-4A3-2C5, 其中4A3-2C5是指：4組2路20A(即8路20A)+2組1根電纜含(6路雙絞線信號+帶屏蔽)


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1500W功率信號
額定轉速1~300RPM額定電壓0~250VAC/VDC0~250VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥500MΩ/500VDC≥500MΩ/500VDC
工作濕度0~85% RH導線規格根據客戶的選型模塊而定根據客戶的選型模塊而定
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MZA056系列滑環模塊編號表（長度L與模塊數量和類型有關，請咨詢銷售)
A1: 2路10AB1: 3路10AC1: 2路普通信號C10: 1根2芯熱電偶
A2: 2路15AB2: 3路15AC2: 3路普通信號C11: 1跟3芯PT100熱電阻
A3: 2路20AB3: 3路20AC3: 1根電纜含(2路雙絞線信號+帶屏蔽)C12: RS422電纜(4芯+屏蔽）
A4: 2路30AB4: 3路30AC4: 1根電纜含(4路雙絞線信號+帶屏蔽)C13: RS485電纜(2芯+屏蔽）
A5: 2路50AB5: 3路50AC5: 1根電纜含(6路雙絞線信號+帶屏蔽)
A6: 2路80AB6: 3路80AC6: 1根電纜含(8路雙絞線信號+帶屏蔽)
A7: 2路100AB7: 3路100AC7: 1根電纜含(10路雙絞線信號+帶屏蔽)
C8: 1根電纜含(12路雙絞線信號+帶屏蔽)
C9: 1根電纜含(14路雙絞線信號+帶屏蔽)
D1: 1根EtherCAT以太網電纜E1: 1根100M以太網(4芯)電纜
D2: 1根DeviceNET電纜E2: 1根1000M以太網(8芯)電纜
D3: 1根Profinet(4芯)電纜E3: 1根USB2.0電纜
D4: 1根Profinet(8芯)電纜
D5: 1根Profibus電纜
D6: 1根CANbus電纜
D7: 1根CANopen電纜
D8: 1根CCLINK(3芯）電纜

標準長度L: 222.8mm,263.6mm,310.4mm

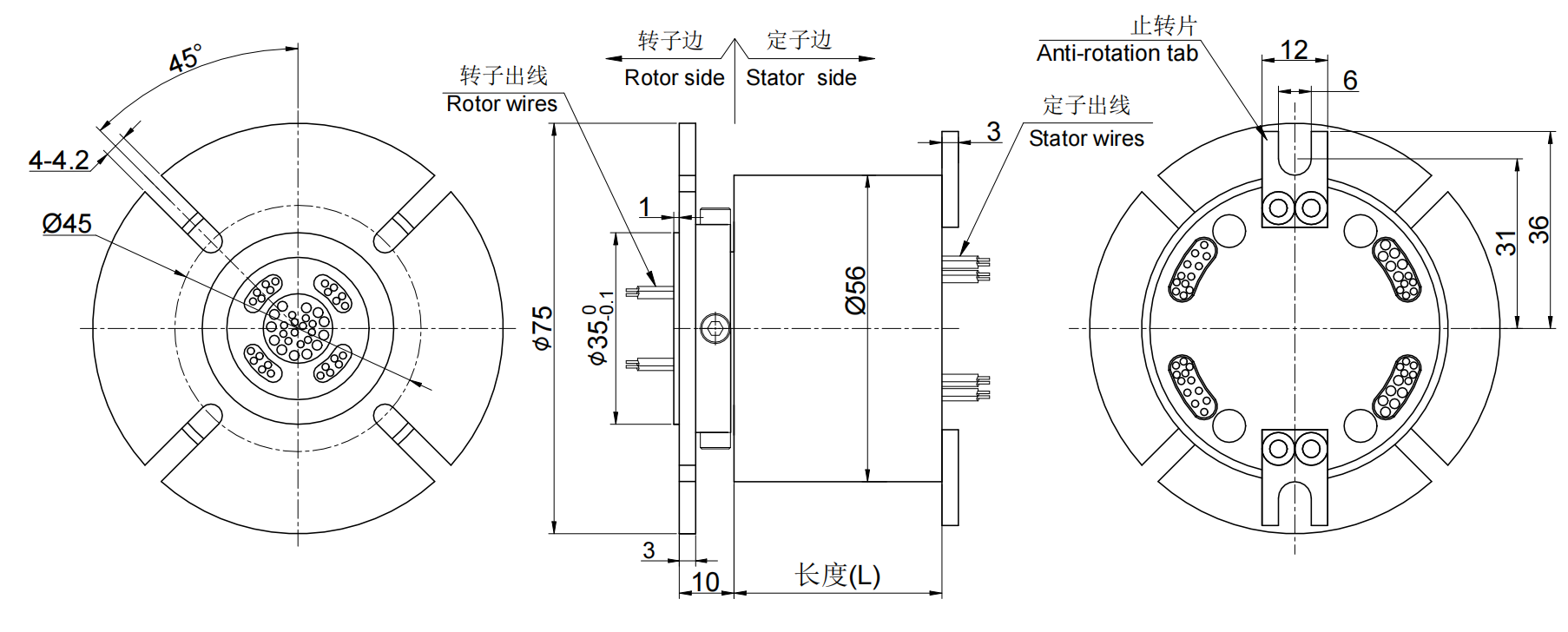

標準圖紙
