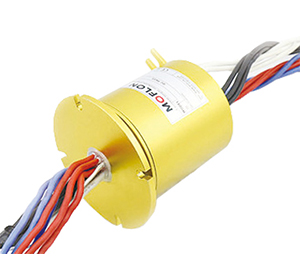

MZ119系列 轉子法蘭導電滑環
MZ119系列 轉子法蘭導電滑環

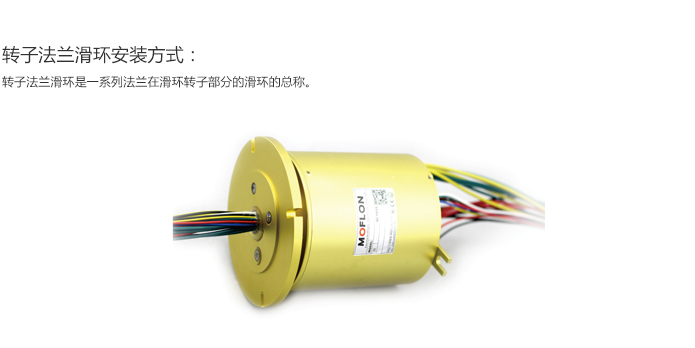

  • · MZ119系列轉子法蘭滑環,可用于重型設備塔臺,起重機吊機，旋轉加工中心，是外徑119mm的轉子部分帶連接法蘭的一系列滑環的總稱。
  • · 實心滑環，中心無通孔， 適用于法蘭端面安裝。
  • · 可以實現更多的路數和更大的電流。
  • · 內部走線和特殊屏蔽模塊設計方便，更穩定可靠。
  • · 通常此類產品用于定制各類敏感信號或者編碼器信號。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）250RPM1500萬轉貴金屬
VD（工業級）1000RPM8000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍/PVC/硅膠AWG22#鍍錫鐵氟龍
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度800VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MZ119系列滑環選型表
型號10A信號或5A長度 L（mm)型號10A信號或5A長度 L（mm)
MZ119-S0202 36 MZ119-S36 0 36 165.2
MZ119-P02102036MZ119-P0610-S30 6 30165.2
MZ119-S0303 39.8 MZ119-P1210-S24 12 24 165.2
MZ119-P03103039.8MZ119-P3610 36 0 165.2
MZ119-S0606 51.2MZ119-S42 0 42 188
MZ119-P0210-S042451.2MZ119-P0610-S36 6 36 188
MZ119-P0410-S024251.2MZ119-P1210-S30 12 30 188
MZ119-P06106051.2 MZ119-S48 0 48 210.8
MZ119-S12012 74MZ119-P0610-S42 6 42 210.8
MZ119-P0210-S1021074MZ119-P0910-S39 9 39 210.8
MZ119-P0310-S093974MZ119-P1210-S36 12 36 210.8
MZ119-P0610-S066674MZ119-P1810-S30 18 30 210.8
MZ119-P0810-S048474MZ119-P2410-S24 24 24 210.8
MZ119-P1010-S0210274MZ119-S60 0 60 256.4
MZ119-P121012074MZ119-P0610-S54 6 54256.4
MZ119-S18018 96.8MZ119-P0910-S51 9 51 256.4
MZ119-P0210-S1621696.8MZ119-P1210-S48 12 48 256.4
MZ119-P0410-S1441496.8MZ119-S72 0 72 312
MZ119-P0610-S1261296.8MZ119-P0610-S66 6 66 312
MZ119-P0810-S1081096.8MZ119-P1210-S60 12 60 312
MZ119-P1010-S0810 896.8MZ119-P2410-S48 24 48 312
MZ119-P1210-S0612 696.8MZ119-P3610-S36 36 36 312
MZ119-P1410-S04 14 496.8MZ119-S84 0 84 367.6
MZ119-P1610-S02 16 296.8MZ119-P1210-S72 12 72 367.6
MZ119-S24 0 24 119.6MZ119-P2410-S60 24 60 367.6
MZ119-P0410-S20 4 20119.6MZ119-P3610-S48 36 48 367.6
MZ119-P0610-S18 6 18119.6MZ119-S960 96 413.2
MZ119-P1210-S12 12 12119.6MZ119-P1210-S84 12 84 413.2
MZ119-P1810-S06 18 6119.6MZ119-P2410-S72 24 72 413.2
MZ119-P2410 24 0119.6MZ119-P3610-S60 36 60 413.2
MZ119-S30 0 30 142.4MZ119-P4210-S54 42 54 413.2
MZ119-P0610-S24 6 24142.4MZ119-S1080 108 458.8
MZ119-P1210-S18 12 18142.4MZ119-P1210-S96 12 96 458.8
MZ119-P1810-S12 18 12142.4MZ119-P2410-S84 24 84 458.8
MZ119-P2410-S06 24 6142.4MZ119-P3610-S72 36 72 458.8
MZ119-P3010 30 0142.4MZ119-P4810-S60 48 60 458.8

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。轉子法蘭滑環,可用于重型設備塔臺,起重機吊機，旋轉加工中心，可在標準產品上進行非標定制，請咨詢客服。

標準圖紙
