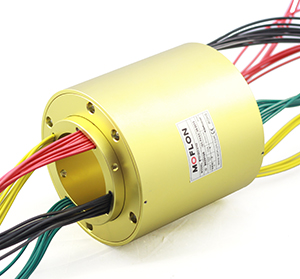

MW2050系列 大電流通孔滑環
MW2050系列 大電流通孔滑環
  • · MW2050系列是內孔50MM的大電流通孔滑環,中空可用軸安裝或者過氣液導管。
  • · 額定電流從20A 30A 50A到100A以上。
  • · 旋轉精度高,性能更穩定,壽命更長。
  • · 其采用接觸材料采用貴金屬加超硬鍍金處理
  • · 力矩小,運轉穩定,壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

典型應用:

小型風力發電機、電鍍行業設備、加熱滾動等需要大功率,大電流的應用設備,另外還有其他工業控制領域也大量用到,如減震器大電流滑環,污水處理設備滑環,高強度石油測井儀器導電滑環,機器人焊接設備滑環,大電流導電滑環,清倉機用粉塵防爆滑環,高溫電滑環,加熱轉軸滑環 yo烘干機,炒料機,加熱攪拌機械滑環等等;

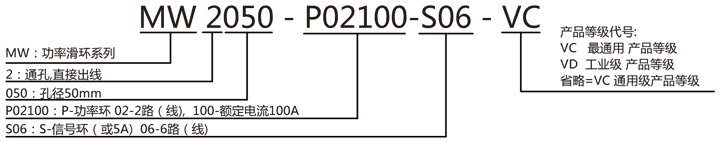

型號訂購說明:


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC(通用級)100RPM1000萬轉貴金屬
VD(工業級)200RPM3000萬轉金-金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率
額定轉速參考產品選型等級額定電壓0~690VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG8#=50A, 或AWG8并線
接觸材料參考產品選型等級導線長度標準長度300mm(可據要求調整)
殼體材料鋁合金絕緣強度500VAC@50Hz,60s
轉動扭矩0.1N·m;+0.03N·m/1路動態電阻變化值<0.01Ω
防護等級IP51



MW2050 滑環(出線AWG#8)系列選型表
型號60A100A150A200A300A500A長度L(mm) 型號60A100A150A200A300A500A信號環長度L(mm)
MW2050-P016010000032.9 MW2050-P0160-S06100000660.8
MW2050-P0110001000050 MW2050-P1100-S06010000671.6
MW2050-P0115000100065 MW2050-P01150-S06001000695
MW2050-P0120000010065 MW2050-P01200-S06000100695
MW2050-P0130000001095 MW2050-P01300-S060000106125
MW2050-P01500000001125 MW2050-P01500-S060000016155
MW2050-P026020000050 MW2050-P0260-S06200000671.6
MW2050-P0210002000071.6 MW2050-P02100-S06020000693.2
MW2050-P0215000200095 MW2050-P02150-S060020006125
MW2050-P0220000020095 MW2050-P02200-S060002006125
MW2050-P02300000020155 MW2050-P02300-S060000206185
MW2050-P02500000002215 MW2050-P02500-S060000026245
MW2050-P036030000060.8 MW2050-P0360-S06300000682.4
MW2050-P0310003000093.2 MW2050-P03100-S060300006114.8
MW2050-P03150003000125 MW2050-P03150-S060030006155
MW2050-P03200000300125 MW2050-P03200-S060003006155
MW2050-P03300000030215 MW2050-P03300-S060000306245
MW2050-P03500000003215 MW2050-P03500-S060000036245
MW2050-P046040000071.6 MW2050-P0460-S06400000693.2
MW2050-P04100040000114.8 MW2050-P04100-S060400006136.4
MW2050-P04150004000155 MW2050-P04150-S060040006185
MW2050-P04200000400155 MW2050-P04200-S060004006185
MW2050-P04300000040275 MW2050-P04300-S060000406305
MW2050-P066060000093.2 MW2050-P0660-S066000006114.8
MW2050-P06100060000161 MW2050-P06100-S060600006182.6
MW2050-P06150006000215 MW2050-P06150-S060060006245
MW2050-P06200000600215 MW2050-P06200-S060006006245

注:N個50A 電流環并起來可作為1路N*60A電流環使用;比如: 2環60A 并起來做作為 1路120A 使用。
可根據客戶要求,可增加信號環道,熱電偶信號環道,耐高溫等級可選,請咨詢客服。

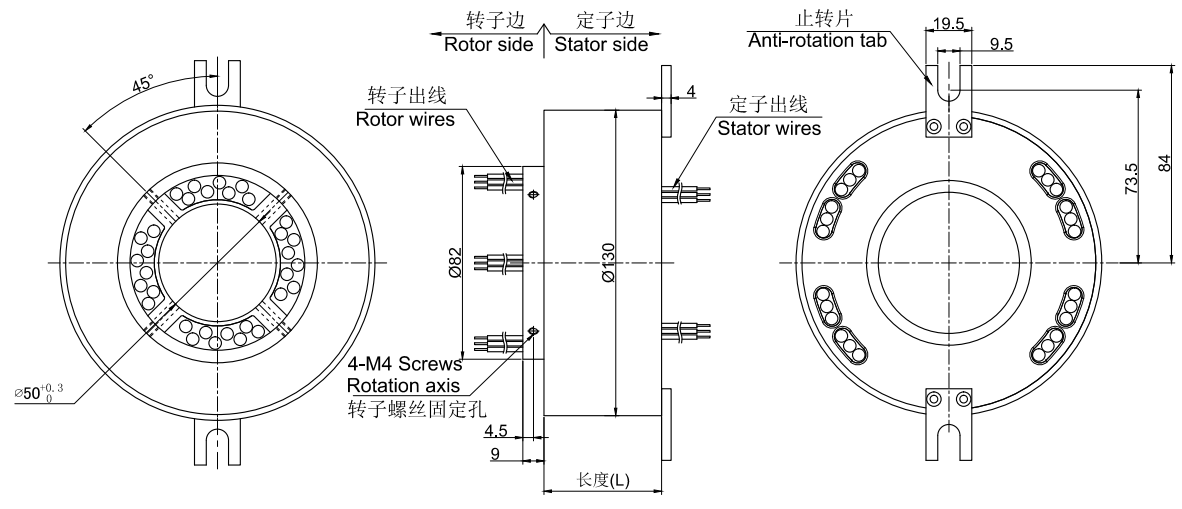

標準圖紙
