MPW382系列 扁平盤式滑環
MPW382系列 扁平盤式滑環
  • · MPW382系列盤式滑環,盤式導電滑環, 厚度僅為29.8mm，全鋁合金結構，接觸材料采用貴金屬+超硬鍍金處理，運轉穩定，電阻波動小。主要應用在高度空間有限，橫向空間基本不受限制的特殊空間要求。

典型應用：

扁平盤式滑環，主要應用對安裝高度有嚴格限制的場合，要求360度連續旋轉且需要保證電源，數字信號，模擬信號不能中斷：如旋轉門，醫用CT,安檢設備，以及其他工業自動化設備，智能制造設備， 焊接機器人等；

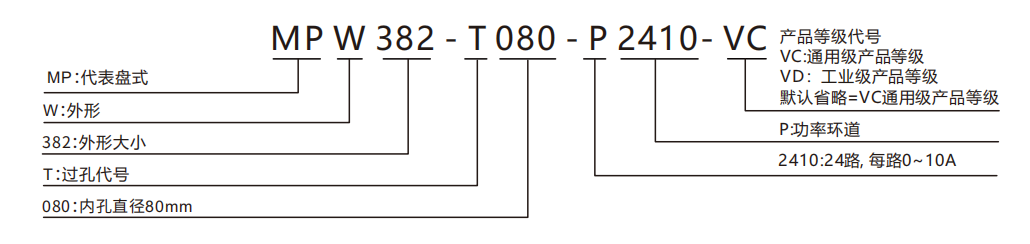

型號訂購說明：

產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）60RPM300萬轉貴金屬
VD（工業級）200RPM1000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~220VAC/VDC0~220VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥150MΩ/150VDC≥150MΩ/240VDC
工作濕度0~85% RH導線規格AWG18#硅膠線AWG24#硅膠線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度100VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

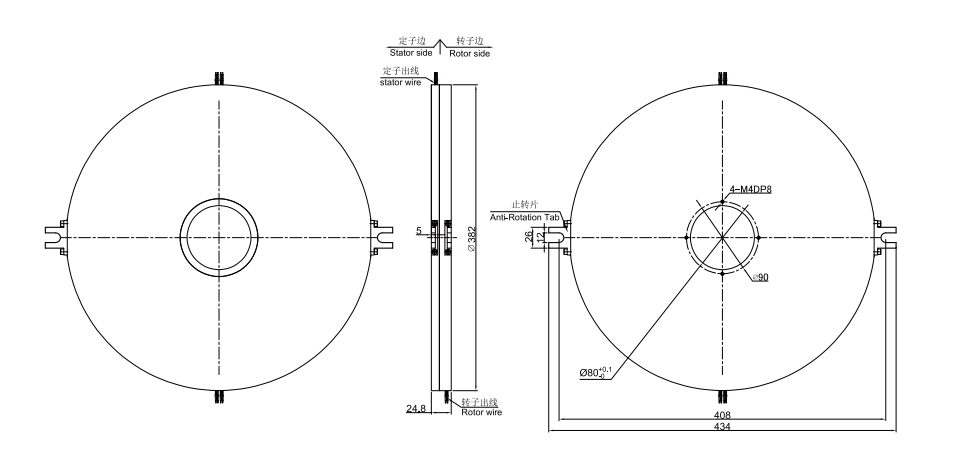

標準圖紙

各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

注：6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。
