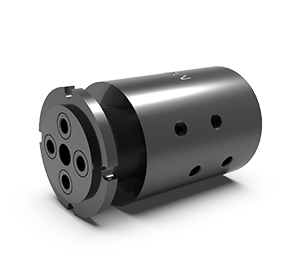

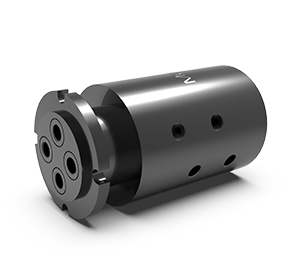

MGP4系列 4通道多功能流體旋轉接頭
  • · 壓力范圍廣，最大可達50MPa。
  • · 專業密封技術，適用于適用于真空和雙向壓力以及獨立的流道。
  • · 可同時傳輸不同類型的介質，如傳輸壓縮空氣,真空,液壓油,水,熱水,冷
      卻液,蒸汽等介質。
  • · MGP是最通用多功能旋轉接頭，規格型號多，適用于90%的應用場
      合。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

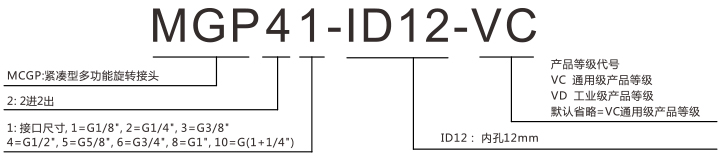

型號訂購說明：


產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC（通用級）100RPM600萬轉國內知名品牌密封件
VD（工業級）300RPM2000萬轉進口密封件

技術規格參數
機械技術指標旋轉接頭部分技術指標
參數數值參數數值
工作壽命參考產品選型等級通道數2,3,4,6,8通道
額定轉速參考產品選型等級最大壓力50MPa (可定制高壓)，真空 30HG
工作溫度-30℃~80℃可過介質空氣,真空,液壓油,水,熱水,冷卻液,蒸汽等
工作濕度0~85% RH扭矩與接口尺寸相關，詳見選型表
密封件參考產品等級選型表
殼體材料鋁合金/鋼
防護等級IP51



MGP4系列選型表
型號通道數接口尺寸內孔尺寸壓力范圍
MGP414進4出G1/8"N/A0-50MPa
MGP41-ID124進4出G1/8"12mm0-50MPa
MGP424進4出G1/4"N/A0-50MPa
MGP42-ID194進4出G1/4"19mm0-50MPa
MGP434進4出G3/8"N/A0-50MPa
MGP43-ID194進4出G3/8"19mm0-50MPa
MGP444進4出G1/2"N/A0-50MPa
MGP44-ID194進4出G1/2"19mm0-50MPa
MGP464進4出G3/4"N/A0-50MPa
MGP474進4出G7/8"N/A0-50MPa

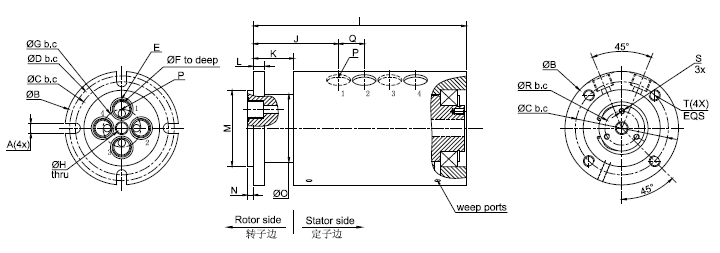

MGP4系列（多功能旋轉接頭）尺寸圖
