標準產品分類

  • MGP2系列 多功能流體旋轉接頭
  • MGP2系列 多功能流體旋轉接頭

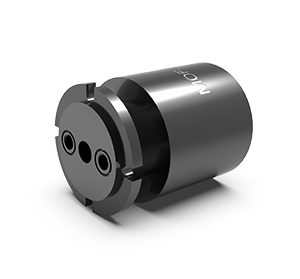

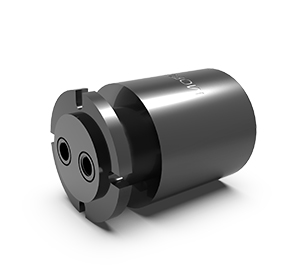

MGP2系列 2通道多功能流體旋轉接頭
  • · 壓力范圍廣,最大可達50MPa。
  • · 專業密封技術,適用于適用于真空和雙向壓力以及獨立的流道。
  • · 可同時傳輸不同類型的介質,如傳輸壓縮空氣,真空,液壓油,水,熱水,冷
      卻液,蒸汽等介質。
  • · MGP是最通用多功能旋轉接頭,規格型號多,適用于90%的應用場
      合。

典型應用:

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等;

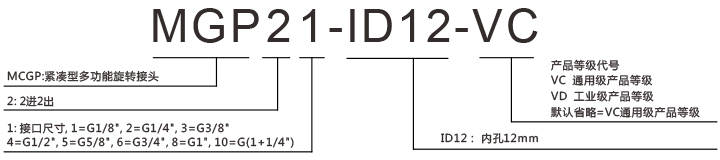

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC(通用級)100RPM600萬轉國內知名品牌密封件
VD(工業級)300RPM2000萬轉進口密封件

技術規格參數
機械技術指標旋轉接頭部分技術指標
參數數值參數數值
工作壽命參考產品選型等級通道數2,3,4,6,8通道
額定轉速參考產品選型等級最大壓力50MPa (可定制高壓),真空 30HG
工作溫度-30℃~80℃可過介質空氣,真空,液壓油,水,熱水,冷卻液,蒸汽等
工作濕度0~85% RH扭矩與接口尺寸相關,詳見選型表
密封件參考產品等級選型表
殼體材料鋁合金/鋼
防護等級IP51



MGP2系列選型表
型號通道數接口尺寸內孔尺寸壓力范圍
MGP212進2出G1/8"N/A0-50MPa
MGP21-ID122進2出G1/8"12mm0-50MPa
MGP222進2出G1/4"N/A0-50MPa
MGP22-ID192進2出G1/4"19mm0-50MPa
MGP232進2出G3/8"N/A0-50MPa
MGP23-ID192進2出G3/8"19mm0-50MPa
MGP242進2出G1/2"N/A0-50MPa
MGP24-ID192進2出G1/2"19mm0-50MPa
MGP25-ID252進2出G5/8"25mm0-50MPa

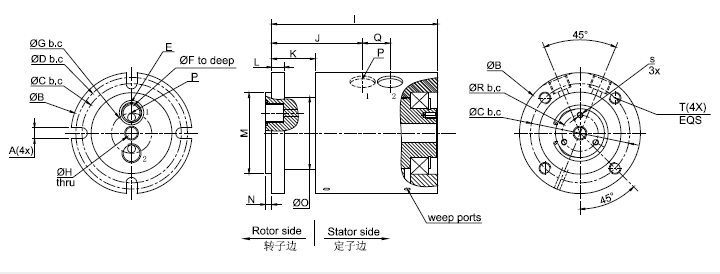

MGP2系列(多功能旋轉接頭)尺寸圖

同系列更多產品參考:
獲取產品3D圖紙
X

經過多年的經驗積累,默孚龍擁有20萬多個產品3D圖檔數據庫,
由于互聯網的開放性和同行競爭,需要產品3D圖檔的客戶請留下電子郵箱或者QQ。

審核完聯系方式后,我們的系統將在5分鐘內把3D自動發動到您的電子郵箱!
