標準產品分類

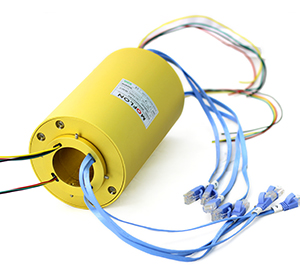

ME2201系列 以太網滑環
ME2201系列 以太網滑環
  • · 1通道1000M 以太網+ 1~28 通道 功率/信號
  • · ME2201系列1路千兆網線滑環,網線滑環,內孔20mm,外徑為標準69mm的緊湊型整體式結構的1通道100M/1000M 以太網整體式精密導電滑環。
  • · 能混合傳輸功率電流,信號等!
  • · 具有傳輸穩定,不丟包,不串碼,回?fù)p小,插入損耗小等優點。
  • · 美國軍工鍍層技術,貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。

典型應用:

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等;

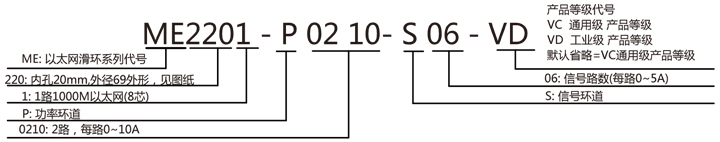

型號訂購說明:


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC(通用級)150RPM1000萬轉鍍金-鍍金
VD(工業級)600RPM2000萬轉金合金

技術規格參數
以太網部分技術指標機械技術指標
參數數值參數數值
1000M以太網1 路 1000M以太網工作壽命參考產品選型等級
接頭RJ45額定轉速參考產品選型等級
誤碼率BER10E-11工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料參考產品等級選型表
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC轉動扭矩0.1N.m;+0.03N.m/6路
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC防護等級IP51
導線規格AWG16#鍍錫鐵氟龍/PVC/硅膠AWG22#鍍錫鐵氟龍
導線長度標準長度300mm(可據要求調整)
絕緣強度500VAC@50Hz,60s
動態電阻變化值<0.01Ω



ME2201 - 1通道以太網滑環系列選型表
型號1000M
以太網
10A20A信號
或5A
長度 L
(mm)
型號1000M
以太網
10A20A信號
或5A
長度 L
(mm)
ME2201-S041004 65.6ME2201-P0410-S1214012 106.4
ME2201-P04101400 65.6 ME2201-P0610-S101 60 10 106.4
ME2201-P04201040 86 ME2201-P0810-S081 80 08 106.4
ME2201-S1010010 86 ME2201-P1010-S06 1 10 0 06 106.4
ME2201-P0210-S081208 86ME2201-S2210022 126.8
ME2201-P0610-S041604 86 ME2201-S28 1 0 0 28 150.2
ME2201-S1610016 106.4 ME2201-S34 100 34 170.6
ME2201-P0210-S141 20 14 106.4

1)10A,20A,5A可根據自己的需要任何組合,需要2路以上網線請聯系客服
2 ) N個10A 電流環并起來可作為1路N*10A電流環使用;比如: 2環10A 并起來做作為 1路20A 使用。

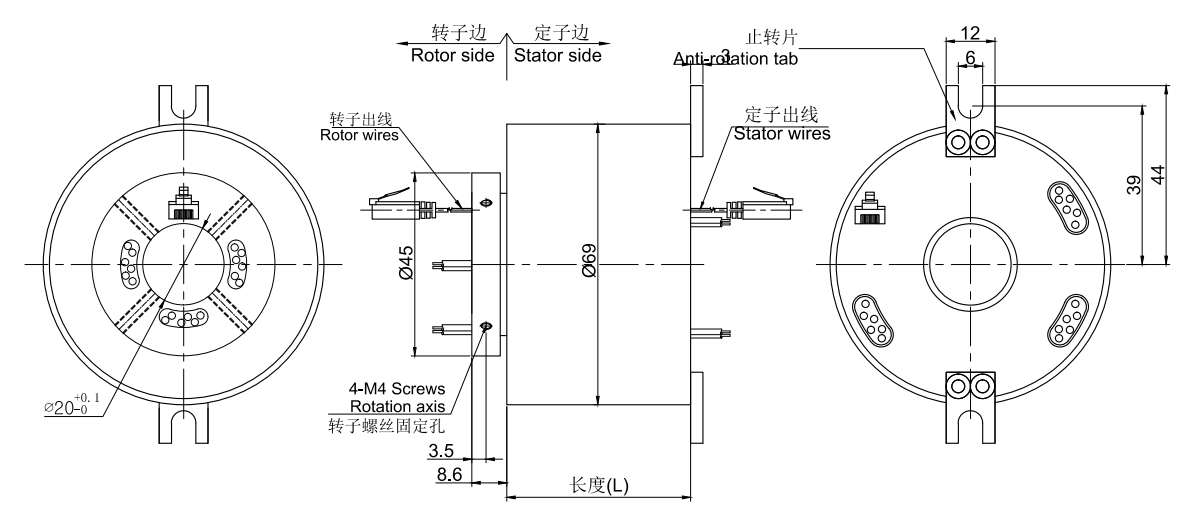

標準圖紙
