ME1222系列 以太網滑環
ME1222系列 以太網滑環
  • · 2通道1000M 以太網+ 1~20 通道 功率/信號
  • · ME1222系列以2路以太網導電滑環，微型以太網導電環，實心帶法蘭設計，外徑為22mm整體式結構的2通道100M/1000M以太網整體式精密導電滑環。
  • · 能混合傳輸功率電流，信號等！
  • · 具有傳輸穩定，不丟包，不串碼，回?fù)p小，插入損耗小等優點。
  • · 美國軍工鍍層技術，貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

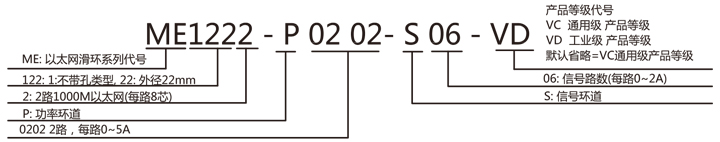

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）150RPM1000萬轉鍍金-鍍金
VD（工業級）600RPM2000萬轉金合金

技術規格參數
以太網部分技術指標機械技術指標
參數數值參數數值
1000M以太網2 路 1000M以太網工作壽命參考產品選型等級
接頭RJ45額定轉速參考產品選型等級
誤碼率BER10E-11工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料參考產品等級選型表
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC轉動扭矩0.1N.m；+0.03N.m/6路
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC防護等級IP51
導線規格AWG28#鍍錫鐵氟龍AWG28#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



ME1222雙通道以太網滑環系列選型表
型號1000M以太網5A信號或2A長度 L（mm)
ME1222-S0820843.6
ME1222-P0304-S0223243.6
ME1222-S20202057.3

注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。

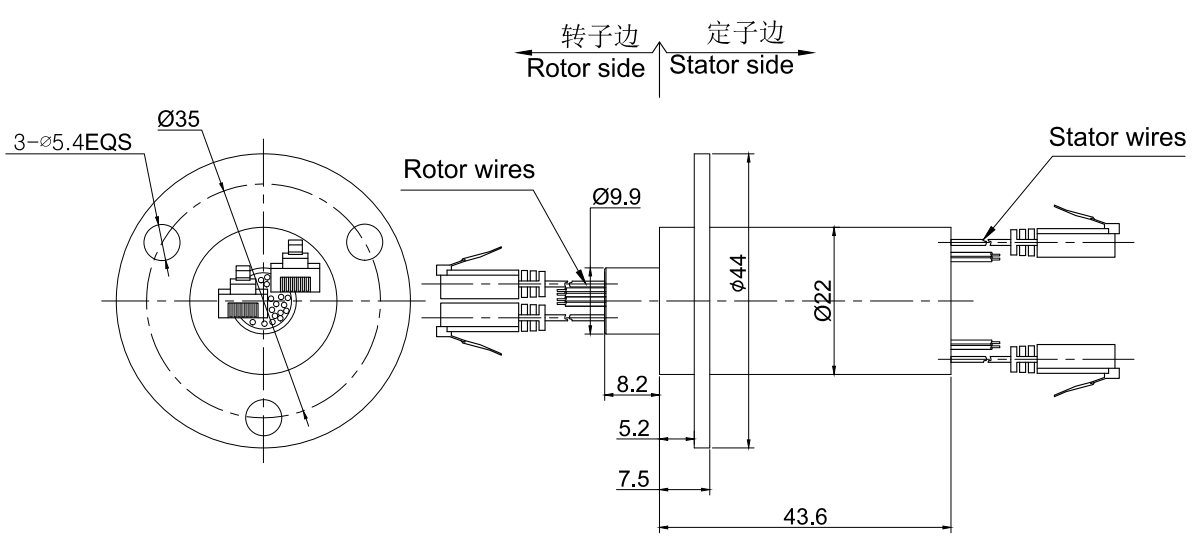

ME1222-S08圖紙

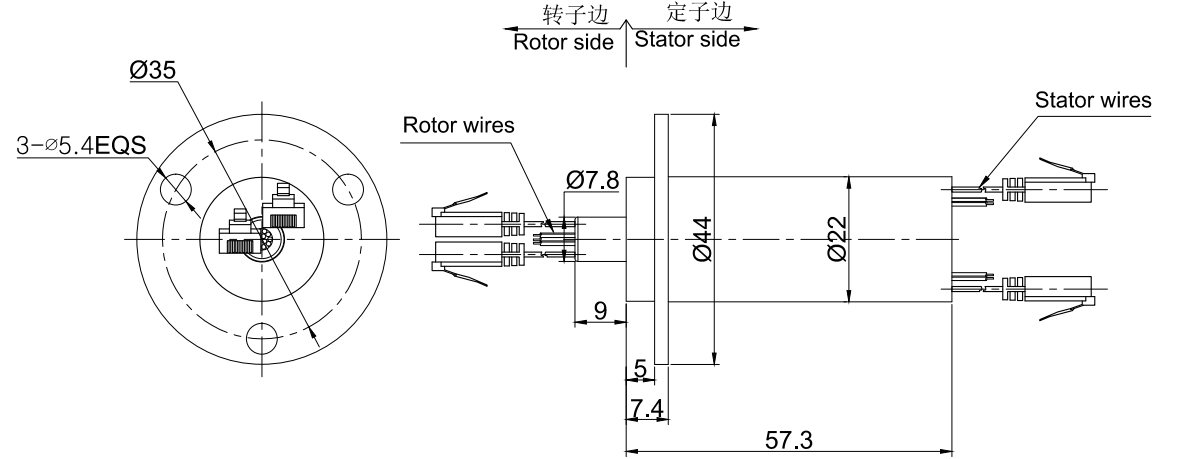

ME1222-S20圖紙
