導電滑環安裝方式 轉子引線可用作柔性聯軸器

    你們了解過導電滑環安裝方式嗎?不同類型的導電滑環，它的安裝方式都是不同的，如果你買的是法蘭帽式滑環，在安裝的時候要先將螺釘和墊圈安裝上，再使用鎖緊墊圈，感興趣的話就隨默孚龍小編一起來了解下吧!

導電滑環

    導電滑環常見的類型有帽型，過孔，直連等，帽型滑環又分為帶法蘭和不帶法蘭的，安裝方法也不一樣，下面就怎么安裝做簡單的說明：

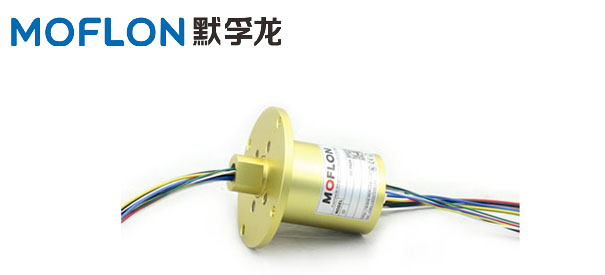

    1.法蘭帽式滑環，外觀像帽子，設計緊湊，體積小，安裝方便，它的主要功能是傳輸中小型系統的弱控制信號，弱電流。如視頻，控制，傳感，電源，以太網，低扭矩，低損耗和維護;低電噪聲，安全監控，攝像機拍攝，機器人，測試儀器，轉盤和自動化設備的典型應用，此種滑環主要是通過法蘭上的幾個孔來匹配客戶設備的安裝，設計用螺釘和墊圈安裝，墊圈可保護法蘭免受過大的力，如果使用鎖緊墊圈，則應在鎖緊墊圈和法蘭之間安裝平墊圈。

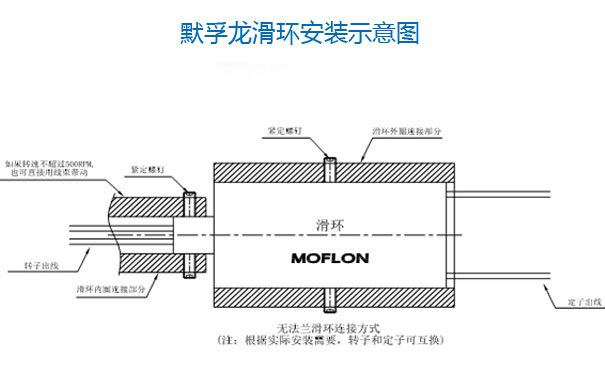

     2.不帶法蘭的滑環也應通過固定定子來安裝，最常見的做法是將滑環的主體插入一個略大于外徑的孔中，然后將其固定，最常見的方法包括固定螺釘，粘合劑或O形圈。

柔性驅動聯軸器驅動

     3.轉子應采用柔性驅動聯軸器驅動，以適應組件和滑環旋轉軸的任何差異，可使用橡膠管，熱縮管或彈性聯軸器。對于以10轉/分鐘或更低轉速運行的應用，轉子引線可用作柔性聯軸器。

     4.滑環的軸承不是為支撐外部或徑向載荷而設計的，安裝時應該以其它的部件支撐旋轉部件，使得施加到滑環軸承的軸向力和徑向力最小化。

     5.應保護滑環免受灰塵和濕氣的影響，如果安裝在室外應用中，滑環應設計為在防風雨的外殼中運行。

     6.固定引線，使其在旋轉時不接觸設備的任何表面，在安裝布線時，不要讓引線對滑環施加任何負載。

導電滑環安裝方式

     以上就是關于導電滑環安裝方式的相關介紹,如果你的產品是不帶法蘭的滑環，那么在安裝的時候要先將固定定子裝上，再將其固定，還想了解更多資訊就多關注默孚龍網站吧!
