無法蘭滑環安裝方式

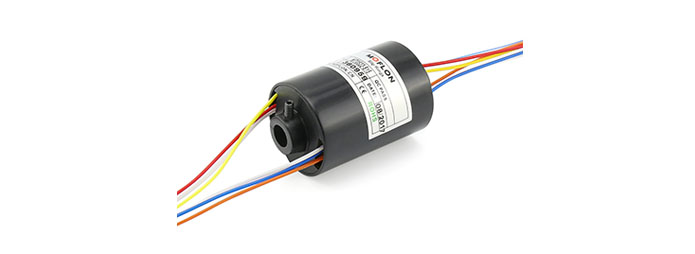

無法蘭滑環是沒有法蘭的整體式精密滑環。一般微型滑環采用這種結構和安裝。

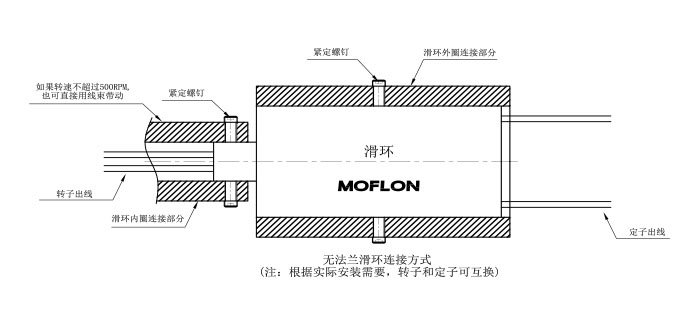

安裝示意圖（2D）：

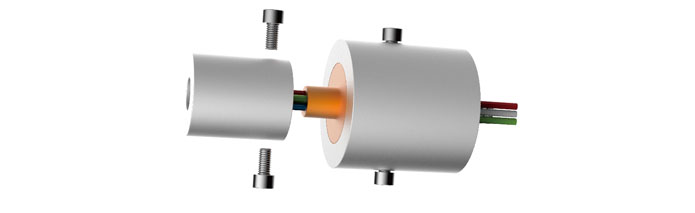

安裝示意圖（3D）：
安裝指引：

1.關于內圈固定
 · 對于微型，緊湊型滑環，滑環的內圈直接可以用線纜帶動，無需固定。
 · 對于大型定子法蘭滑環，滑環的內圈用緊定螺絲或者扁位進行固定。
2.關于外圈固定
 ·將滑環整體放入定子套筒中，并固定在定子端，用螺絲鎖止。


注意事項：

1）滑環環體除了承重本身重量外，不得承重其他的物體，環體導線也不得承受外部拉力。
2）在滑環安裝時，務必要保護好導線，避免因?qū)Ь�絕緣層損壞而影響到產品品質。
3）滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
4）確定固定部分的螺母不松動。 5）定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
