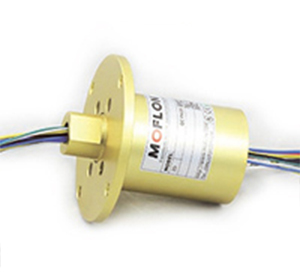

MG086系列定子法蘭滑環

· MG086系列密導電滑環，電刷滑環是外徑86mm的定子部分帶連接法蘭的一系列滑環的總稱。
· 實心滑環，中心無通孔，適用于定子法蘭端面安裝
· 可以實現更多的路數和更大的電流。
· 內部走線和特殊屏蔽模塊設計方便，更穩定可靠。
· 通常此類產品用于定制各類敏感信號或者編碼器信號。

下載產品手冊下載3D模型

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

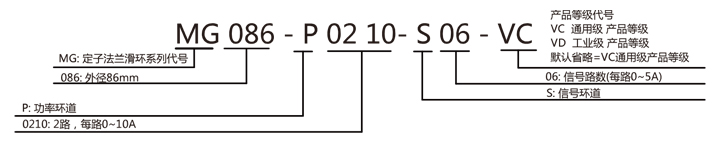

型號訂購說明：

產品等級表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	150RPM	1500萬轉	貴金屬
VD（工業級）	600RPM	8000萬轉	鍍金-鍍金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	參考產品選型等級	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MG086系列滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
MG086-S02	0	2	31.6	MG086-P1210-S12	12	12	106.4
MG086-P0210	2	0	31.6	MG086-P1810-S06	18	6	106.4
MG086-S03	0	3	35	MG086-P2410	24	0	106.4
MG086-P0310	3	0	35	MG086-S30	0	30	126.8
MG086-S06	0	6	45.2	MG086-P0610-S24	6	24	126.8
MG086-P0210-S04	2	4	45.2	MG086-P1210-S18	12	18	126.8
MG086-P0410-S02	4	2	45.2	MG086-P1810-S12	18	12	126.8
MG086-P0610	6	0	45.2	MG086-P2410-S06	24	6	126.8
MG086-S12	0	12	65.6	MG086-P3010	30	0	126.8
MG086-P0210-S10	2	10	65.6	MG086-S36	0	36	147.2
MG086-P0310-S09	3	9	65.6	MG086-P0610-S30	6	30	147.2
MG086-P0610-S06	6	6	65.6	MG086-P1210-S24	12	24	147.2
MG086-P0810-S04	8	4	65.6	MG086-P3610	36	0	147.2
MG086-P1010-S02	10	2	65.6	MG086-S42	0	42	167.6
MG086-P1210	12	0	65.6	MG086-P0610-S36	6	36	167.6
MG086-S18	0	18	86	MG086-P1210-S30	12	30	167.6
MG086-P0210-S16	2	16	86	MG086-S48	0	48	188
MG086-P0410-S14	4	14	86	MG086-P0610-S42	6	42	188
MG086-P0610-S12	6	12	86	MG086-P0910-S39	9	39	188
MG086-P0810-S10	8	10	86	MG086-P1210-S36	12	36	188
MG086-P1010-S08	10	8	86	MG086-P1810-S30	18	30	188
MG086-P1210-S06	12	6	86	MG086-P2410-S24	24	24	188
MG086-P1410-S04	14	4	86	MG086-S60	0	60	238.8
MG086-P1610-S02	16	2	86	MG086-P0610-S54	6	54	238.8
MG086-S24	0	24	106.4	MG086-P0910-S51	9	51	238.8
MG086-P0410-S20	4	20	106.4	MG086-P1210-S48	12	48	238.8
MG086-P0610-S18	6	18	106.4	MG086-S72	0	72	289.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服�？稍跇�(biāo)準產品上進行非標定制，請咨詢客服。

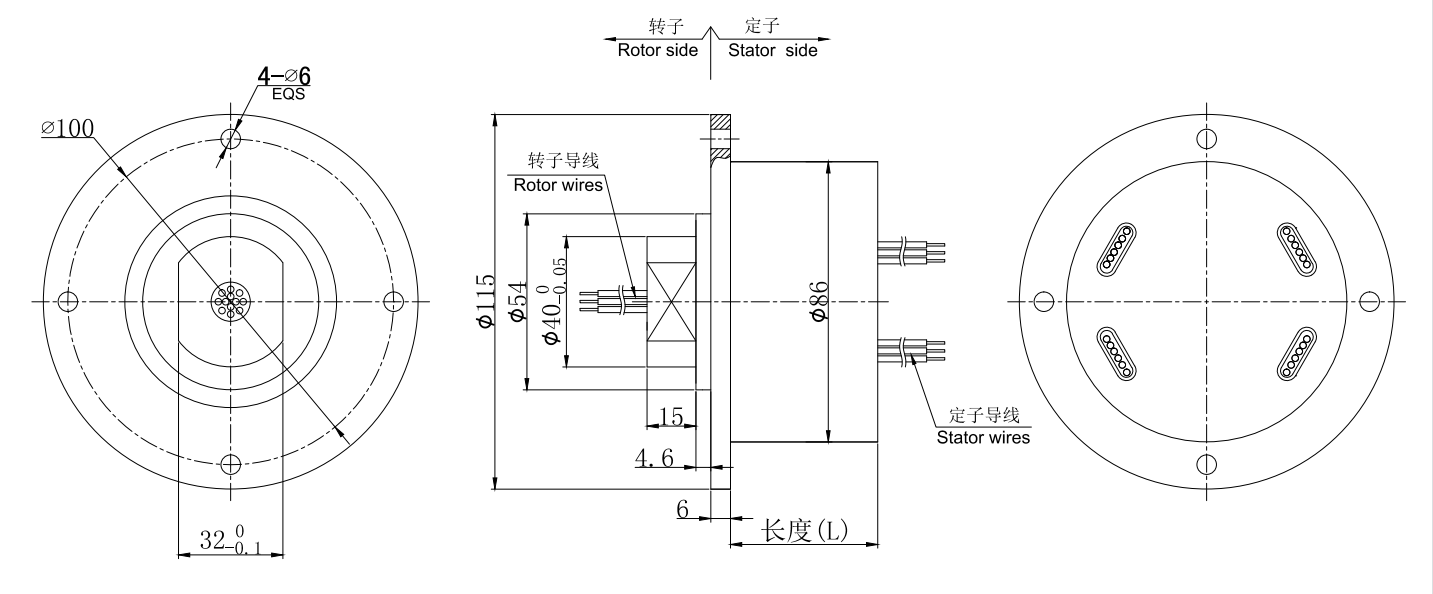

標準圖紙
