標準產品分類

多通道液壓旋轉接頭
MAPH1600系列 (16進16出 氣/液+電一體滑環)
  • · MAPH1600 氣/液+電 旋轉接頭，可通M5、G1/8、G1/4、G3/8、G1/2大小管徑
  • · 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等
  • · 標準為法蘭安裝形式，16進16出旋轉接頭，16路氣液滑環，氣液電組合滑環可定制空心軸安裝
  • · 能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等

典型應用：

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

型號訂購說明：

產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC（通用級）100RPM1000萬轉國內知名品牌密封件
VD（工業級）300RPM3000萬轉進口密封件

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數16進16出工作壽命參考產品選型等級
最大壓力10MPa (可定制高壓)，真空 0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關，詳細咨詢客服工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG17#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



MAPH1600-01 氣液電一體滑環選型表
(接頭大小=M5， 氣管規格3~6mm)
型號氣(液)通道10A信號/5A長度 L(mm)型號氣(液)通道10A信號/5A長度 L(mm)
MAPH1600-01-S0616進16出0638MAPH1600-01-P0810-S1016進16出81071.6
MAPH1600-01-P0210-S0416進16出2438MAPH1600-01-P1010-S0816進16出10871.6
MAPH1600-01-P0410-S0216進16出4238MAPH1600-01-P1210-S0616進16出12671.6
MAPH1600-01-P061016進16出6038MAPH1600-01-P1410-S0416進16出14471.6
MAPH1600-01-S1216進16出12054.8MAPH1600-01-P1610-S0216進16出16271.6
MAPH1600-01-P0210-S1016進16出21054.8MAPH1600-01-S2416進16出02488.4
MAPH1600-01-P0310-S0916進16出3954.8MAPH1600-01-P0410-S2016進16出42088.4
MAPH1600-01-P0610-S0616進16出6654.8MAPH1600-01-P0610-S1816進16出61888.4
MAPH1600-01-P0810-S0416進16出8454.8MAPH1600-01-P1210-S1216進16出121288.4
MAPH1600-01-P1010-S0216進16出10254.8MAPH1600-01-S3016進16出030105.2
MAPH1600-01-P121016進16出12054.8MAPH1600-01-P0610-S2416進16出624105.2
MAPH1600-01-S1816進16出01871.6MAPH1600-01-S3616進16出036125
MAPH1600-01-P0210-S1616進16出21671.6MAPH1600-01-S4216進16出042141.8
MAPH1600-01-P0410-S1416進16出41471.6MAPH1600-01-S4816進16出048158.6
MAPH1600-01-P0610-S1216進16出61271.6

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服。16進16出旋轉接頭，16路氣液滑環，氣液電組合滑環可在標準產品上進行非標定制，請咨詢客服。

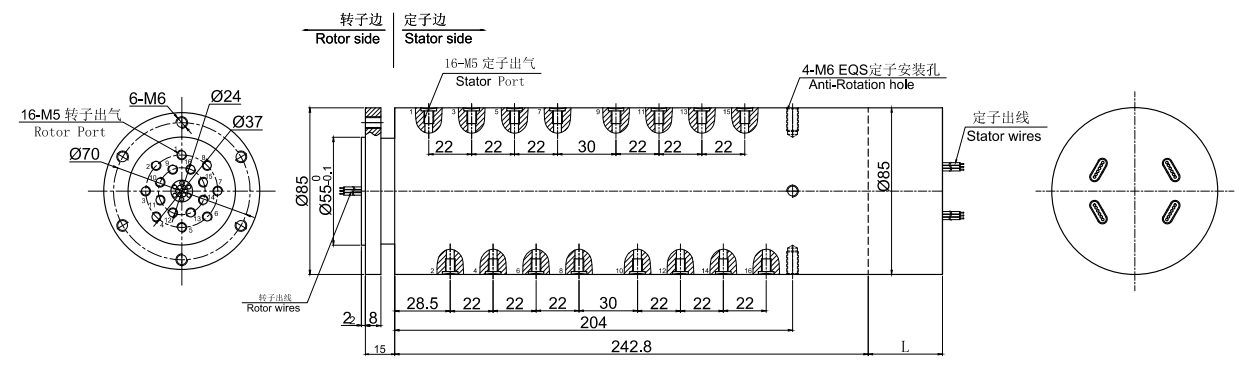

MAPH1600-01 尺寸圖
