標準產品分類

GT1235系列 標準整體式精密導電滑環

GT1235系列 標準整體式精密導電滑環

  • · 緊湊型外徑35mm， 通孔直徑為12.7mm（1/2"，適用于<=12.7mm）的標準系列整體式精密導電滑環。
  • · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
  • · 標準化產品，有庫存
  • · 鍍金環+合金刷（鍍金）
  • · 支持信號，功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓
  • *注意：如需<12.7mm的內孔，可通過加內襯軸套解決。

典型應用：

GT1235系列是一款孔徑12.7mm小電流整體式精密導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于繞線機、激光掃描儀、管內攝影機、展覽/顯示設備、售餐機滑環、ccd視覺檢測設備、 智能視覺系統、自動化組裝機、旋轉LED燈、貼標機、實驗設備、生物檢測儀器等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

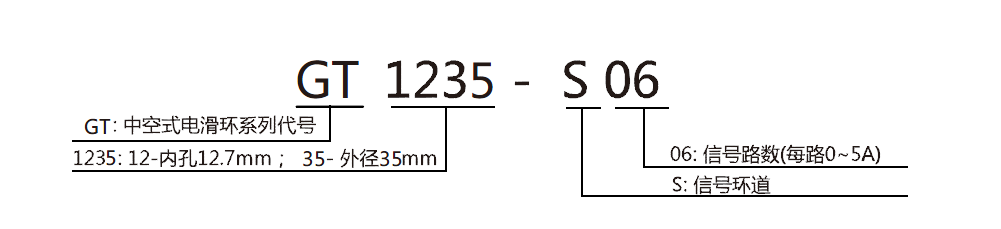

型號訂購說明：


技術參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1億轉功率信號
額定轉速1~1800RPM額定電壓0~240VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥500MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG22鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料工程塑料絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.03Ω
防護等級IP51



GT1235系列-過孔式滑環選型表
型號信號或5A長度 L（mm)
GT1235-S02230.4
GT1235-S03330.4
GT1235-S04430.4
GT1235-S06630.4
GT1235-S08844.2
GT1235-S101044.2
GT1235-S121244.2
GT1235-S141458
GT1235-S161658
GT1235-S181858
GT1235-S202071.8
GT1235-S222271.8
GT1235-S242471.8

注：如需每環5A以上大電流，請聯系客服幫助快速選型, 支持定制

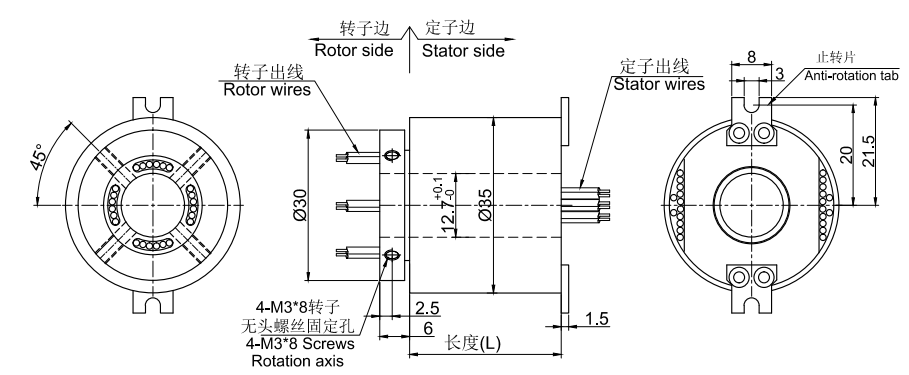

標準圖紙
