微小型導電滑環的技術及應用

　　超微型導電滑環也叫微型滑環，小型導電滑環通常指外徑小于15.5毫米的滑環。為什么滑環的直徑要這么��？因?yàn)樵诤芏鄳?yīng)用場景中，比如：消費電子、無人機、相機穩定器、模型飛機、小型飛機、微型機器人、微型閉路電視、小型高速球、微型PTZ、小型測量儀器和儀表等。設備本身很小，安裝滑環的空間也很小，因此有必要將滑環設計得很小，以滿足安裝需要。

　　現有疊片導電滑環片之間的軸向絕緣是通過絕緣片實現的，導電環和滑環軸之間的徑向絕緣和徑向定位是通過在導電環和滑環軸之間增加一層精加工的絕緣套實現的。缺點是薄壁絕緣套難以加工，絕緣套增加了滑環的徑向尺寸，同時薄壁絕緣套只能在滑環軸上開一個槽，降低了軸的剛度。

　　如今，導電滑環的制造商已經能夠克服現有技術的缺點，提供一種能夠顯著減小滑環徑向尺寸的導電滑環。另外，由于可以在軸的不同位置設置走線槽，提高了滑環軸的剛性。這是一個徑向絕緣層壓導電滑環�；�環軸的外表面為半成品，涂層厚度為0.15 ~ 0.3毫米。導電環和絕緣片交替排列安裝在滑環軸上。安裝在電刷架上的電刷與導電環緊密接觸，導電環由U形刷線組成。電刷架安裝在軸套上。滾動軸承支撐在滑環軸和軸套之間。當滑環軸相對于軸套旋轉時，它穿過導電環和電刷的引出線。

　　其中，滑環軸表面在安裝導電環和絕緣片的部位噴涂聚合物絕緣材料，然后在200℃～350℃下固化，噴涂聚合物絕緣材料和高溫固化交替進行2 ~ 5次，然后進行打磨或車削，以保證滑環軸和導電環片之間的絕緣。

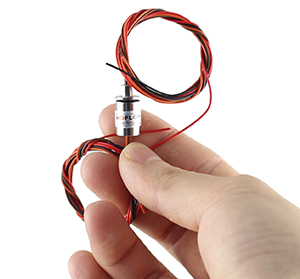

　　默孚龍微型滑環體積小、扭矩低、損耗低、電噪聲低，保證了傳感信號、熱電偶等微弱信號的高質量傳輸。金和貴金屬作為接觸材料，采用V型槽設計。軍用質量和防護等級可由客戶選擇。
