用于工業自動系統控制的導電滑環

導電滑環是一種用來實現兩個相對轉動機的轉接器，它主要應用在電接觸滑動連接領域中，內部是由粘結材料和精密軸承等其他輔助件等組成的，感興趣的話就隨默孚龍小編一起來了解下吧!

導電滑環屬于電接觸滑動連接應用范疇，它又稱集電環、或稱旋轉接頭、旋轉電氣接口、滑環、集流環、匯流環、線圈、換向器、轉接器，是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。特別適合應用于無限制的連續旋轉，同時又需要從固定位置到旋轉位置傳送功率或數據的場所。其由彈性材料-電刷、滑動觸點表面材料-導電環、絕緣材料、粘結材料、組合支架、精密軸承、防塵罩及其他輔助件等組成。電刷采用貴金屬合金材料，呈“II”型與導電環環槽對稱雙接觸，借助電刷的彈性壓力與導電環環槽滑動接觸來傳遞信號及電流。精密導電滑環屬于高科技產品，一直以來被應用于尖端軍事領域，是各種精密轉臺、離心機和慣導設備的關鍵器件。隨著我國經濟的不斷發展，民用領域也越來越多的涉足使用此類產品，用于工業自動系統控制中。在國外先進發達國家，該類產品已逐漸由軍用產品轉化為民用產品，近幾年已實現了標準化、批量化生產，被廣泛應用于安防、工廠自動化、電力、金融、儀表、航空、軍事、運輸、建筑等機電設備上。

導電滑環技術

1、復合電刷塊技術，一般采用碳刷，銅刷，銀/石墨/二硫化鉬的刷塊等形式。

2、采用貴金屬合金單絲，如AuNi9等。

3、纖刷技術，纖刷是指一種特殊的滑行電氣接觸設計。纖刷簡單的說就是將單獨的金屬纖絲(線)進行校準并裝進一個金屬管里。在這個懸臂設計中，纖刷束的散狀的，無束縛的一端依附在環道表面的槽里。

導電滑環作用

在電氣設計過程中，機械部分360度無限制連續旋轉時，導線需連接到旋轉部件上去，電氣工程師就會遇到導線纏繞問題，這個時候，他需要一個電旋轉連接器，俗稱電滑環來傳輸動力和信號的旋轉連接。

滑環結構種類

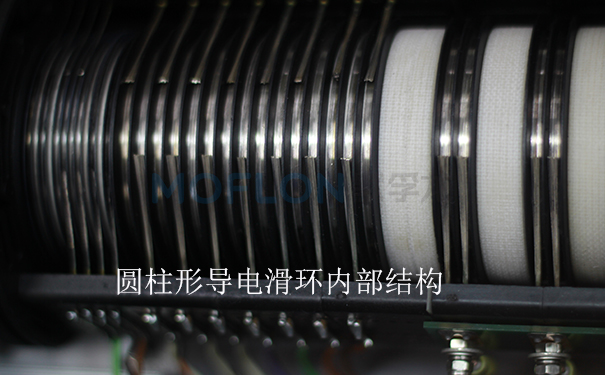

滑環結構分為圓柱式、圓盤式。圓柱式滑環的環道是沿著圓柱的軸心排列的，就象螺栓上的螺紋一樣。圓盤式滑環的環道是同心的，就象在唱機唱片上的溝一樣。目前大部分都采用圓柱式滑環，除非受到高度限制，才會選用圓盤式滑環。

以上就是關于導電滑環的相關介紹,該產品的復合電刷塊技術主要是采用碳刷和銅刷模塊，內部還搭載了一個滑行電氣接觸器件，還想了解更多資訊就多關注默孚龍網站吧!
