您不了解的插片式導電滑環作用

　　隨著中國的快速發展，各行各業均成井噴形式，國家對越來越多的零件需求在慢慢提高，滑環的前景也將越來越廣闊，那么插片式導電滑環是什么?它有什么作用呢?默孚龍帶大家一起了解下。

　　第一：插片式導電滑環介紹

　　導電滑環顧名思義就是需要用電來接觸滑動連接，導電滑環又稱集電環、或稱旋轉關節、旋轉電氣接口、滑環、集流環、回流環、線圈、換向器、轉接器，是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。特別適合應用于無限制的連續旋轉，同時又需要從固定位置到旋轉位置傳送功率或數據的場所。

　　導電滑環由彈性材料-電刷、滑動觸點表面材料-導電環、絕緣材料、粘結材料、組合支架、精密軸承、防塵罩及其他。而電刷采用貴金屬合金材料，呈“II”型與導電環環槽對稱雙接觸，借助電刷的彈性壓力與導電環環槽滑動接觸來傳遞信號及電流。

　　第二、插片式導電滑環作用

　　1、導電滑環的主要作用在于能夠解決設備在360度旋轉過程中導線纏繞問題。電氣設計過程中，導線需連接到旋轉部件上，機械部分360度無限制連續旋轉時，會遇到導線纏繞問題。

　　為了保證電流或信號可以精準的傳輸?shù)叫�轉部件上，需要一個電旋轉連器，俗稱“電滑環”來傳輸動力和信號的旋轉連接，導電滑環的存在能夠大大簡化系統結構，避免導線在旋轉過程中造成損傷。

　　2、它能夠提高系統性能，簡化系統結構，避免導線在旋轉過程中造成扭傷�？傊畬�(dǎo)電滑動環可經過簡化操作和消滅損傷有傾向的導線改進系統性能。

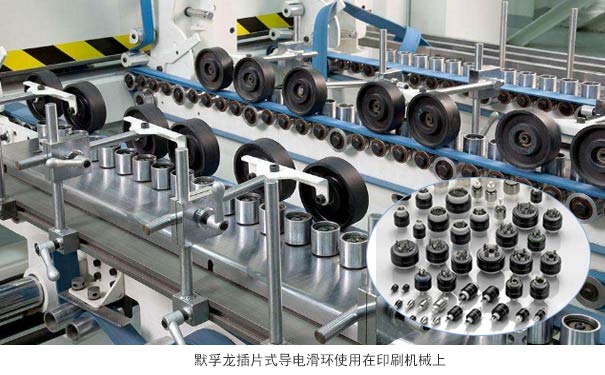

　　以上就是關于插片式導電滑環的相關介紹了，導電滑環的應用廣泛，基本上許多的機械行業都有涉及，想要了解更多信息的小伙伴，可以關注默孚龍進行了解哦。
