導電滑環內部結構的解析

　　工業迅速發展到現代，它是確保兩端相對旋轉的機械設備之間電流和信號傳輸?shù)闹匾�電氣裝置，中間用導線連接，兩個設備端的端子直接連接也可以傳輸電流和信號，導電滑環之所以越來越多地用于機械設備，是因?yàn)槠渥陨淼奶厥庾饔煤托阅�，那么，下面一起了解下�?dǎo)電滑環內部結構的解析吧!

　　旋轉一端使一端靜止，用端子連接固定是否合適，滑環正是為解決這個問題而開發的，這種連接隨著一端的設備旋轉，輕的話會纏繞導線，重的話會拉伸或損壞設備。 導電滑環其工作原理是在兩端相對旋轉的機械設備之間以360度的無限制旋轉穩定地傳輸電流和信號，確保固定導線的電流與需要旋轉或旋轉的導線的保護緊密，起到穩定準確的傳輸作用包裝機、機器人、卷筒、發電機、CT掃描儀、手術燈無影響、監視器、起重機、挖掘機、激光雷達、航空航天、石油設備、煤礦等這些設備都使用導電滑環，由于時間空間有限，不能在這里列舉，但可以想象，如果這些機械設備沒有集電環，是如何旋轉傳輸?shù)模�大多�?shù)機械系統都會失去原有的功能。

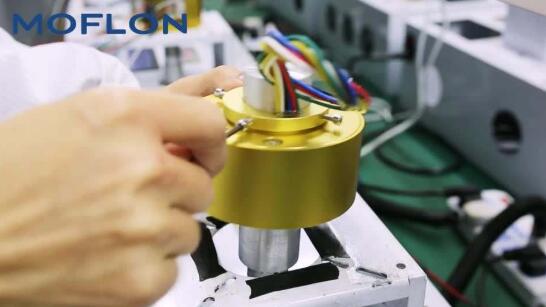

　　導電滑環的構成部分由很多零件構成，表面上滑環可能非常簡單，有些小型滑環只有能抬起頭的大小，而且，小型滑環只有硬幣那么大，但是，每個滑環都由相應的部件構成，例如滑環主體、軸承、導電環、電刷架、接觸電刷束、導線、殼體、連接頭等，在設計時設計得很嚴密，通常， 有些用戶對材質或集電環的壽命沒有特別要求，導電性集電環的主軸是由鋁合金或不銹鋼經數控車床或CNC計算機吊耳加工而成，也可以使用工程塑料作為主軸的材料。 軸兩端安裝各自的端面，各自的端面安裝軸承，主軸中間部分按客戶標準重疊安裝導電環，環與環之間用絕緣體隔開。 電刷針與環面緊密接觸起到傳遞的作用，這一傳遞過程是整個滑環的精髓，電刷架上的電刷束還通過環與環之間的距離隔離，各束電刷對應環保持一定的壓力固定，環面和刷針材質受壓的大小與導電滑環的壽命也有關。

　　以上介紹的就是導電滑環內部結構的解析，可見導電滑環之間的各通道相互獨立，傳遞更準確，互不干擾。 將集電環安裝在旋轉設備上，也可以從集電環的兩端引出導線，構成穩定可靠的整體旋轉系統，在通電和旋轉的狀態下，可以穩定地傳輸各種安培的電流和各種信號。
