過孔式導電滑環怎么用

　　通過過孔式導電滑環可以傳輸精密信號、微弱電流、大電流和高電壓，具有低扭矩、低損耗和免維護、電氣噪音低、使用壽命長等優點。過孔導電滑環需要360度旋轉，通過電刷和觸點將電流、信號和其他數據從固定位置傳輸?shù)叫�轉部位。過孔導電滑環的基本技術參數主要包括外徑尺寸、內徑尺寸、長度、環數、電壓、電流、最高轉速等。

　　過孔式導電滑環的應用領域十分廣泛，主要包括醫用旋轉數控工作臺、數控加工中心、繞線輪、包裝機、風力發電設備等。在許多需要在固定和非固定結構中傳輸信號的部件中，需要過孔式導電滑環。在不久的將來，將用于新領域，如自動配置設備顯示、自動檢測和配置設備顯示、自動機器人、機械手等。

　　過孔滑環安裝指南：

　　1)由于安裝時很難保證滑環轉子和定子的同心度，建議用四個定位螺釘將滑環下放并固定在轉軸上。在鎖定螺絲之前，請先轉動導電環。

　　2)導電環自動找到正轉軸中心后，鎖緊螺絲。

　　3)將防轉桿插入防轉件即可。切勿強行固定防轉件，否則可能導致?lián)p壞或達不到預期的使用壽命。

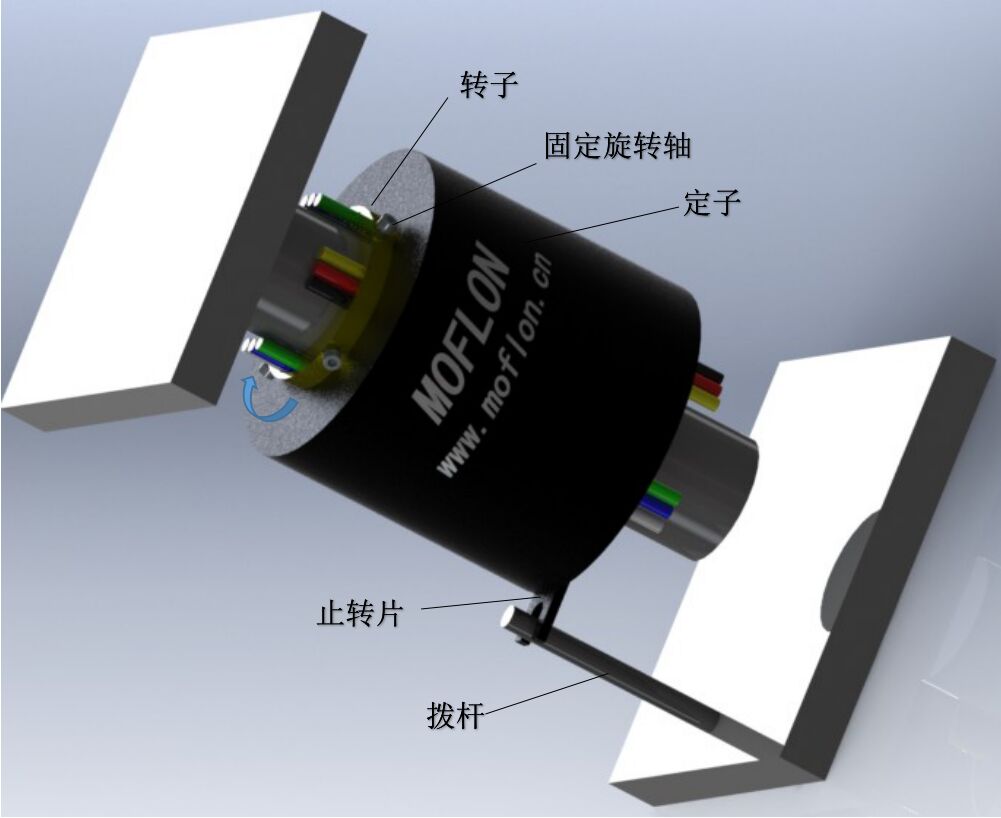

　　過孔滑環安裝示意圖：

　　過孔滑環安裝注意事項：

　　1)滑動環體不得用于承載，環體的導線不得承受外部張力。

　　2)安裝滑環時，要保護好導線，避免損壞導線絕緣層，影響產品質量。

　　3)滑環是精密的電氣元件，應在干燥、無塵的環境中工作。如果環境不好，應該增加保護措施。

　　4)確保固定部分的螺母沒有松動。

      5)定子線遠離轉軸，轉子線遠離固定件，以免轉動時劃傷導線。
