滑環的工作原理是怎樣的

滑環，就是負責為旋轉體連通、輸送能源與信號的電氣部件。根據傳輸介質來區分，滑環分為電滑環、流體滑環、光滑環，也可通俗的統稱為“旋轉連通”或“旋通”�；�環通常安裝在設備的旋轉中心，主要由旋轉與靜止兩大部分組成。旋轉部分連接設備的旋轉結構并隨之旋轉運動，稱為“轉子”，靜止部分連接設備的固定結構的能源，稱為“定子”。

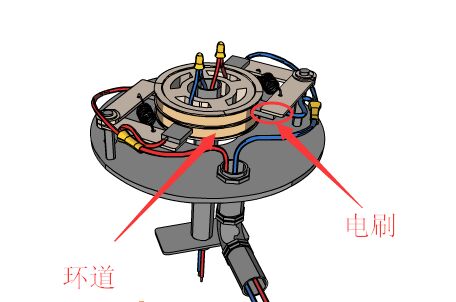

滑環的工作原理圖







滑環可用于任何360°旋轉連續傳輸電源和數據信號的機電系統領域，常被稱為導電滑環、電刷、轉接器、集電環、集電器、旋轉關節、集流環、回流環、換向器等，其原理是實現兩個相對轉動機構的電流、數據信號或圖像及動力傳輸?shù)木�密傳輸裝置。常被使用于360°無限制的連續旋轉，要求從固定位置到旋轉位置傳送電信號、數據信號的領域。



其結構主要是由彈性材料(電刷)、滑動觸點表面材料（導電環、精密小鋼軸承、絕緣塑膠材料、樹脂粘合材料組成。電刷采用貴金屬合金材料，成"II"形與導電環的"V" “凹”形槽對稱雙接觸，利用電刷的彈性壓力與導電環環槽滑動接觸來傳輸信號及電流。是各行業機電設備的關鍵器件，如精密旋轉臺、線纜設備、風力發電、單晶爐、灌裝及包裝機械、自動旋轉門等。



默孚龍生產的滑環的獨特優勢：

1.360°流暢無限制旋轉完全滿足圖像、電流、信號及數據傳輸.

2.采用貴金屬絲材料；耐磨保證超長工作壽命—億轉，免維護.

3.應用纖刷技術；金對金多點接觸保證信號、電流、數據穩定.

3.結構緊湊無干擾、高性能、低力矩、低噪音、運轉平滑可靠.

4.產品系列完整，按客戶需求定制所需要的產品，高端的質量，優質的服務.
